2023年11月28日

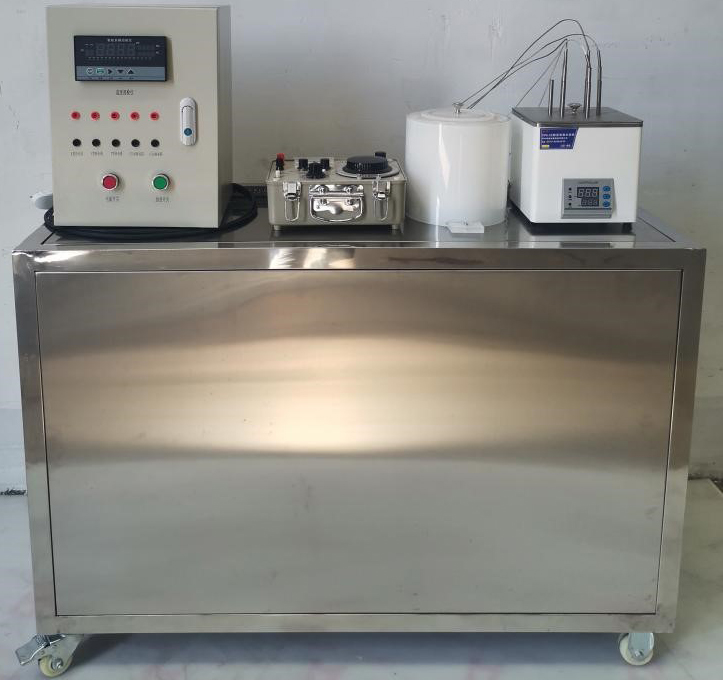

SB-WDCL溫度測量及標定實驗臺
一、實驗目的：
1、可作溫度計的標定。
2、熱電偶冷端溫度補償的方法有：冰水法、恒溫槽法和電橋法。
3、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
二、主要配置：
超級恒溫水浴、冰水槽、熱電偶、熱電阻、溫度計、電位差計、高精度水銀溫度計、高精度PID調節溫控儀、中央處理器、觸摸屏、采集軟件、電控柜、實驗臺。
三、技術參數：
3、1、輸入電源：單相AC220V±10%
50Hz，功率1.5KW。
4、2、恒溫水浴：加熱功率1.0KW，304不銹鋼材質，容積5L，溫度范圍：0-100℃，控溫精度0.2℃，分辨率0.1，帶攪拌裝置（溫度分布均勻），溫度控制精度提高，外接進排水管。
5、冰水槽：容積1.0L。
6、各溫度計安裝固定好，包括標定用水銀溫度計。
7、熱電偶熱電勢測量范圍：K型，0-24.9055mV，E型，0-45.093mV，T型，0-20.872mV。
8、熱電勢值和熱電阻值采用高精度的電位差計測量。
9、高精度數字電橋：補償器直流電橋
10、熱電阻：分度號PT100、Cu50。
11、溫度計：雙金屬溫度計，壓力式溫度計，0.01℃標定水銀溫度計
12、標定用水銀溫度計按38～42℃、48～52℃、58～62℃量程范圍選取，精度0.01℃.安裝固定好。3種不同范圍的水銀溫度計，每套設備配置1種即可。
13、單相集成移相交流調壓模塊（電位器）：功率調節。
14、電器：接觸器、開關、漏電保護空氣開關。
15、PLC處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus
TCP及Ethernet/IP通訊協議；功能：數據處理運算。
16、觸摸屏采用10寸MCGS昆侖通態觸摸屏。
17、儀表柜：測控、電器設備在實驗架上。
18、外形尺寸：1100×500×1700mm(長×寬×高)，帶移動腳輪及禁錮腳。
19、設備外形美觀的基礎上盡量優化設備尺寸，按各溫度計的最高精度配置。
20、增配二級管溫度計和紅外測溫儀
|
