2023年11月26日

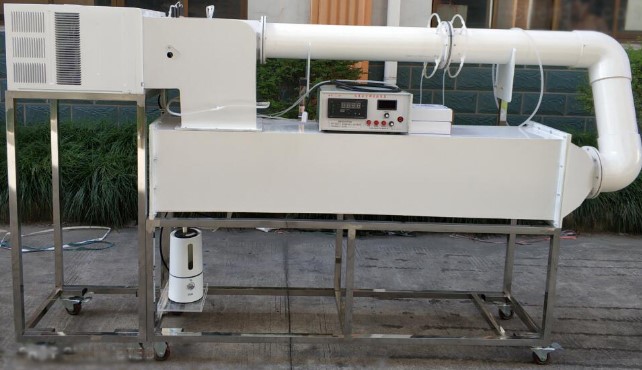

SB-305焓差法空調實驗裝置
燴差法空調實驗裝置是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學。
1.
功能要求
通過該裝置了解焓差實驗的機構組成，空氣再處理設備的制冷系統，計算機測試系統及其控制方法。
2.
技術指標要求
（1）輸入電源：三相AC380V±10%
50Hz，功率≥5.0KW。
（2）冷凝器，換熱面積≥3.0m2。翅片管式蒸發器。
（3）加熱水箱，容積≥60L，加熱功率≥4.0KW。
（4）循環熱水泵參數：流量：≥20L/min
，揚程：≥12m，功率：≥120W。流量計范圍40-400L/h。
（5）離心風機參數：風量≥2000
m3/h，風壓≥1000 Pa，功率≥1.5KW。
（6）流量計配斜管微壓計測流速：量程-10-700pa。
（7）制冷工質采用R22或同性能制冷劑。蒸發壓力表要求-0.1-2.5MPa和冷凝壓力表量程-要求0.1-1.6MPa。
（8）實驗風道應分為風口段，實驗段，測試段等。
（9）測量系統應配置有智能溫度控制儀表、高精度調壓模塊電路。
（10）電源線路及控制線的安裝須使用環保阻燃電氣配線槽，規范整理符合國家標準。
（11）外形為可移動支架，帶剎車輪。
3.
應有配置要求
小型空調機組，調壓風機，風機盤管，畢托管，傾斜管微壓計，工況控制接受器，控制、測試儀表等。
|
