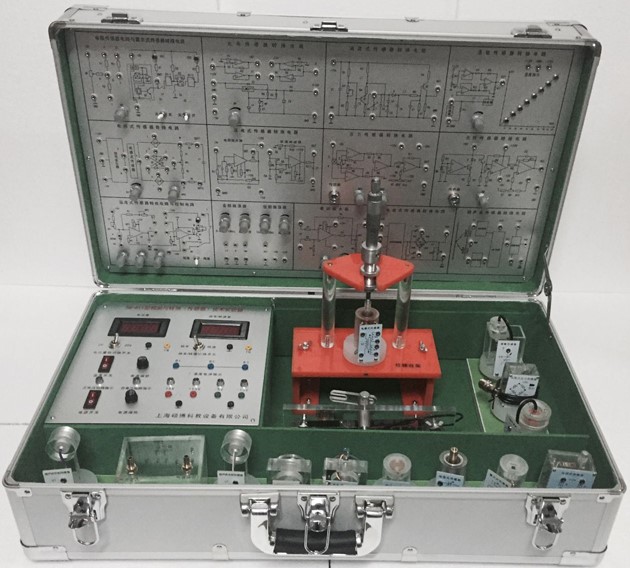

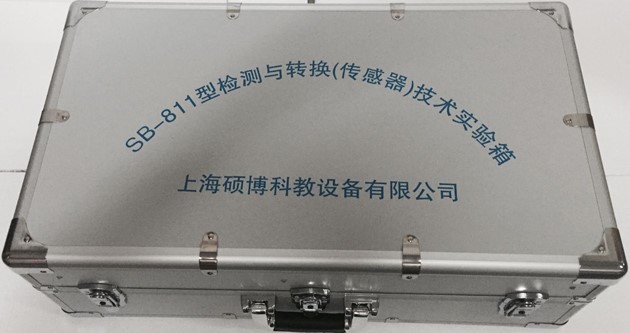

SB-811型傳感技術試驗箱（9種傳感器）
一、概述:
傳感技術試驗箱主要承擔《機械工程測試技術基礎》《傳感與檢測技術》等課程的實驗和機械工程測試技術課程設計及畢業設計等教學任務。開設的實驗包括驗證性、綜合性、設計性，旨在幫助學生加深鞏固對所學機械工程測試技術基礎、傳感與檢測技術等課程理論知識的理解，培養學生獨立思考和分析問題的能力，提高實際動手和設計能力。
傳感技術試驗箱可完成"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。
二、技術規范及要求：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗箱外形尺寸：480×400×230mm
三、實驗箱技術要求：
1、實驗箱提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
四、振蕩器要求：
1、低頻振蕩器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400/分轉。
3、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

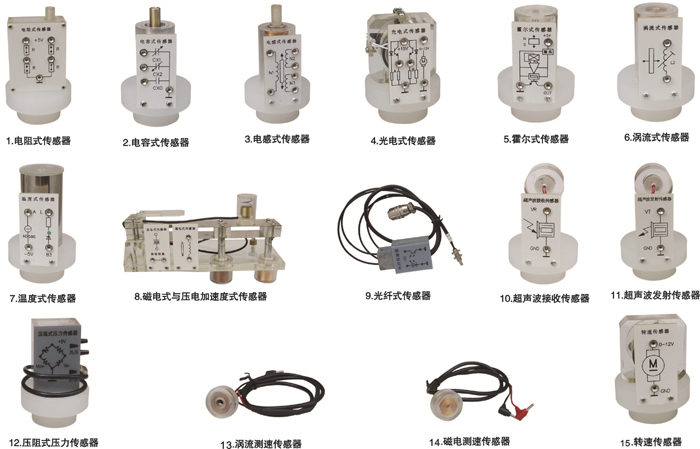

五、傳感器種類及技術指標：
|
序號 |
實 驗 模 塊 |
傳 感 器 名 稱 |
量 程 |
精 度 |
|
1 |
電阻霍爾式傳感器模塊 |
電阻式傳感器 |
± 2mm |
± 1.5% |
|
2 |
霍爾式傳感器 |
≥ 2mm |
0.1% |
|
|
3 |
電容式傳感器模塊 |
電容式傳感器 |
± 5mm |
± 2% |
|
4 |
電感式傳感器模塊 |
電感式傳感器 |
± 5mm |
± 2% |
|
5 |
光電式傳感器模塊 |
光電式傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
6 |
渦流式傳感器模塊 |
渦流式傳感器 |
≥ 2mm |
± 3% |
|
7 |
溫度式傳感器模塊 |
溫度式傳感器 |
0-80℃ |
± 2% |
|
8 |
壓電式加速度傳感器模塊 |
磁電式傳感器 |
|
0 .5V/m |
|
9 |
低頻振蕩器模塊 |
壓電式加速度傳器 |
1-30Hz |
± 2%/s |
|
10 |
差動放大器模塊 |
渦流式測速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
11 |
|
霍爾式傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
12 |
|
磁電式測速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
13 |
|
轉速傳感器 |
0-2400轉/分 |
≤ 1.5% |
六、實驗臺特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
七、傳感器實驗內容如下： 帶*為實驗為思考實驗
|
實驗一 |
電阻式傳感器的單臂電橋性能實驗 |
|
實驗二 |
電阻式傳感器的半橋性能實驗 |
|
實驗三 |
電阻式傳感器的全橋性能實驗 |
|
實驗四 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 |
|
實驗五 |
電阻式傳感器的振動實驗* |
|
實驗六 |
電阻式傳感器的電子秤實驗* |
|
實驗七 |
變面積式電容傳感器特性實驗 |
|
實驗八 |
差動式電容傳感器特性實驗 |
|
實驗九 |
電容傳感器的振動實驗* |
|
實驗十 |
電容傳感器的電子秤實驗* |
|
實驗十一 |
差動變壓器的特性實驗 |
|
實驗十二 |
自感式差動變壓器的特性實驗 |
|
實驗十三 |
差動變壓器的性能實驗 |
|
實驗十四 |
激勵頻率對差動變壓器特性的影響* |
|
實驗十五 |
差動變壓器的振動實驗* |
|
實驗十六 |
差動變壓器的電子秤實驗* |
|
實驗十七 |
光電式傳感器的轉速測量實驗 |
|
實驗十八 |
光電式傳感器的旋轉方向測量實驗 |
|
實驗十九 |
接近式霍爾傳感器實驗 |
|
實驗二十 |
霍爾傳感器的轉速測量實驗* |
|
實驗二十一 |
霍爾傳感器的振動測量實驗* |
|
實驗二十二 |
渦流傳感器的位移特性實驗 |
|
實驗二十三 |
被測體材質對渦流傳感器特性的影響實驗 |
|
實驗二十四 |
渦流式傳感器的振動實驗 |
|
實驗二十五 |
渦流式傳感器的轉速測量實驗* |
|
實驗二十六 |
溫度傳感器及溫度控制實驗（AD590） |
|
實驗二十七 |
磁電式傳感器的特性實驗 |
|
實驗二十八 |
磁電式傳感器的轉速測量實驗* |
|
實驗二十九 |
磁電式傳感器的應用實驗* |
|
實驗三十 |
壓電加速度式傳感器的特性實驗 |
八、傳感器：按清單配置
九、傳感器配置清單：
|
序號 |
器 件 名 稱 |
單位 |
數量 |
|
1 |
實驗箱 |
箱 |
1 |
|
2 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
|
3 |
電容式傳感器轉換電路 |
塊 |
1 |
|
4 |
電感式傳感器轉換電路 |
塊 |
1 |
|
5 |
光電式傳感器轉換電路 |
塊 |
1 |
|
6 |
渦流式傳感器轉換電路 |
塊 |
1 |
|
7 |
溫度式傳感器轉換電路 |
塊 |
1 |
|
8 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
|
9 |
低頻振蕩器電路 |
塊 |
1 |
|
10 |
差動放大器電路 |
塊 |
1 |
|
11 |
電阻式傳感器 |
個 |
1 |
|
12 |
電容式傳感器 |
個 |
1 |
|
13 |
霍爾式傳感器 |
個 |
1 |
|
14 |
電感式傳感器 |
個 |
1 |
|
15 |
光電式傳感器 |
個 |
1 |
|
16 |
渦流式傳感器 |
個 |
1 |
|
17 |
渦流測速傳感器 |
個 |
1 |
|
18 |
溫度式傳感器 |
個 |
1 |
|
19 |
磁電式傳感器 |
個 |
1 |
|
20 |
磁電測速傳感器 |
個 |
1 |
|
21 |
壓電加速度式傳感器 |
個 |
1 |
|
22 |
霍爾式轉速傳感器 |
個 |
1 |
|
23 |
轉速傳感器 |
個 |
1 |
|
24 |
位移臺架 |
套 |
1 |
|
25 |
光纖位移臺架 |
個 |
1 |
|
26 |
測微器 |
把 |
1 |
|
27 |
鐵片、銅片、鋁片各一片 |
片 |
3 |
|
28 |
溫度計0-100℃ |
條 |
1 |
|
29 |
Φ8×4磁鋼 |
粒 |
1 |
|
30 |
傳感器實驗指導書 |
冊 |
1 |
|
31 |
實驗連接導線 |
條 |
25 |
|
32 |
數據采集連接線 |
條 |
1 |
|
33 |
數據采集處理軟件 |
盤 |
1 |
