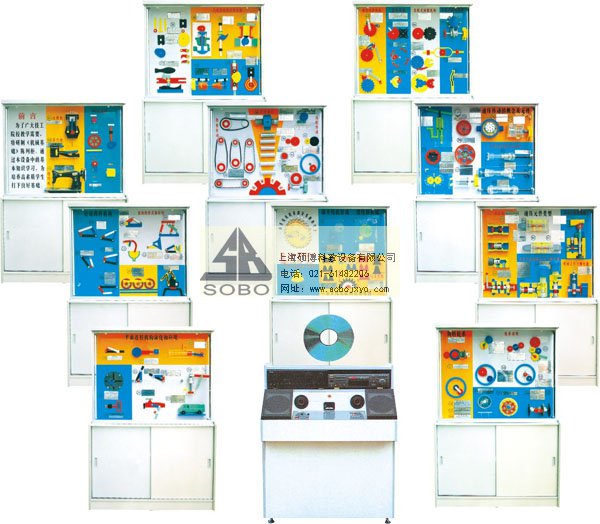

SB-10型《機械基礎》聲動同步CD解說示教陳列柜
機械基礎陳列柜是根據大中專院校、職業學校的教學大綱設計的機械陳列柜，《機械基礎》電化教學設備。總共10個柜及1個控制臺，用CD光盤解說遙控控制，聲控同步進行演示機械模型。通過演示可加強對機械專業學生的理論學習、使用范圍增強認識，加深理解，是機械專業系不可缺少的理想教具設備。
模型采用遙控任意選擇進行單獨演示，模型材料采用進口有機板和硬聚氯制作而成，板面面板采用圖表和文字說明直接制作在上面。演示形象逼真，運行可靠，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學實用設備。本套陳列柜有第一代和第二代兩種形式。
一、主要特點：
1、控制臺配置：DVD機1臺；控制硬件一套；攻放機1臺，控制臺1臺、喇叭1對、遙控器1只，激光碟片1張（內含91個機構語音說明）
2、控制軟件：微電腦DVD程序控制系統，用DVD程控臺實現全柜順序播音動作和單柜順序播音動作，
實現聲音、圖像、模型三位一體同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
3、控制方式：可實現全柜遙控和手動順序播音、單個模型播音動作，或只動作不播音等功能。
4、控制動作過程：選中某號模型按遙控器上的數字鍵，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時DVD機開始播放語音講解此模型機構的特點及功能，講解完畢后等待下一步動作。
二、《機械基礎》陳列柜各柜內容如下：
三、主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、第一代陳列柜結構：上柜采用鋁合金制作，下柜柜式結構。
5、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
6、陳列柜尺寸：1250×430×1780mm
|
序號與名稱 |
陳 列 柜 內 容 |
|
第一柜、 機器與機構 |
1、內燃機2、蒸汽機3、縫紉機 運動副（球面副、滾動副、凸輪副、轉動副、螺旋副、移動副） |
|
第二柜 鉸鏈四桿機構的形式與應用 |
4、鉸鏈四桿機構5、雙曲柄機構6、雙搖桿機構A 7、雙搖桿機構B 8、剪刀機9、粉篩機10、攪拌機11、破碎機12、雷達府抑角度裝置13、機車聯動裝置14、起重機 |
|
第三柜 平面連桿機構 |
15、曲柄滑塊機構16、偏心輪機構17、自動送料裝置18、雙滑塊機構19、正弦機構曲柄20、搖塊機構21、轉動導桿機構22、抽水機牛頭刨床23、擺動導桿機構24、自翻卸料的擺動滑塊機構 |
|
第四柜 凸輪機構的形式 |
25、盤形凸輪機構26、移動凸輪機構27、內燃機氣閥機構28、搗碎機機構29、送書機構30、圓柱凸輪機構、圓錐凸輪機構31、等徑凸輪32、雙弧槽凸輪 |
|
第五柜 機械傳動的各種形式 |
33、平型帶傳動34、三角帶傳動35、圓形帶傳動36、同步齒形帶傳動37、鏈傳動38、滾珠螺旋傳動、六種螺紋39、齒輪齒條傳動40、正齒輪傳動41、斜齒輪傳動42、圓錐齒輪傳動43、內嚙合齒輪傳動44、蝸輪蝸桿傳動 |
|
第六柜 齒輪的基本性質 |
45、漸開線齒輪各部分名稱、正確嚙合條件46、漸開線的形成47、擺線形成48、漸開線齒輪的基本參數 |
|
第七柜 輪系的基本性質 |
49、定軸輪系50、周轉輪系51、差動輪系52、行星輪系53、獲得大傳動比54、實驗特定的運動A55、實驗特定的運動B56、三星輪變向機構57、旋輪線58、用于傳動59、運動分解A60、運動分解B61、諧波齒輪減速器62、擺線針輪行星減速器 |
|
第八柜 間歇運動機構類型 |
63、棘輪機構64、雙動式棘輪機構65、雙向式棘輪機構66、槽輪機構67、內嚙合槽輪機構68、球面槽輪機構69、單齒輪式間歇機構70、漸開線不完全齒輪機構71、不等速星輪機構72空間間歇機構73、停歇導桿機構74、齒條式移動間歇機構 |
|
第九柜 液壓傳動原理應用 |
75、液壓千斤頂76、轉子泵77、徑向柱塞泵78、徑向雙作用鋼球元件79、軸向柱塞泵80、單作用式葉片泵81、限壓式葉片泵82、空心雙出桿液壓缸83、實心雙出桿液壓缸84、實心單出桿液壓缸85齒輪泵 |
|
第十柜 液壓元件類型形式 |
86、單向閥3種87、手動換向閥88、二、三位四通電磁換向閥89、先導式溢流閥、直動式順序閥90、單向行程節流閥91、滑閥式壓力繼電器 |
|
