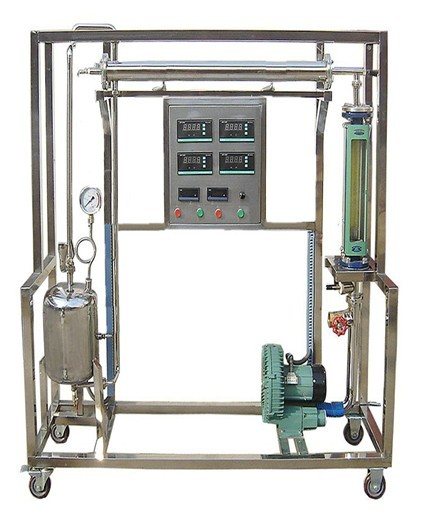

SB-CR傳熱實驗裝置
商品描述：
實驗?zāi)康模?/span>
1、熟悉傳熱實驗的實驗方案設計及流程設計。
2、了解換熱器的基本構造與操作原理。
3、掌握熱量衡算與傳熱系數K及對流傳熱膜系數α的測定方法。
4、了解強化傳熱的途徑及影響傳熱系數的因素。
主要配置：
套管換熱器、蒸汽發生器、氣泵、熱電偶、數顯儀表、壓力表、熱球風速儀或轉子流量計、實驗管道、閥門、不銹鋼框架、控制屏。
技術參數：
1、套管換熱器：內管ф22X1.5mm，外管ф52X1.5mm，換熱段長度：1.0m。
2、蒸汽發生器：不銹鋼制作，加熱功率：2KW，操作電壓220V。
3、氣泵：離心式中壓吹風機，功率：250W，轉速：2800/min，風壓：1300Pa，風量：8m3/min。
4、壓力測量：測量范圍：0-2.5MPa，精度0.5級；溫度測量：測量范圍:-50 - 150℃，精度0.5級。
5、熱球風速儀：測量風速：0.05-10m/s；轉子流量計：測量范圍：4-40 m3/h。
6、實驗管道、閥門為不銹鋼和銅結構。
7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單,操作方便。
8、外形尺寸：1500×550×1700mm。
數據采集型（SB-CR/Ⅱ）：配計算機、微機接口和數據處理軟件、溫度傳感器、壓力傳感器、渦輪流量計及流量積算儀。能在線監測壓力、溫度、流量等實驗數據。
