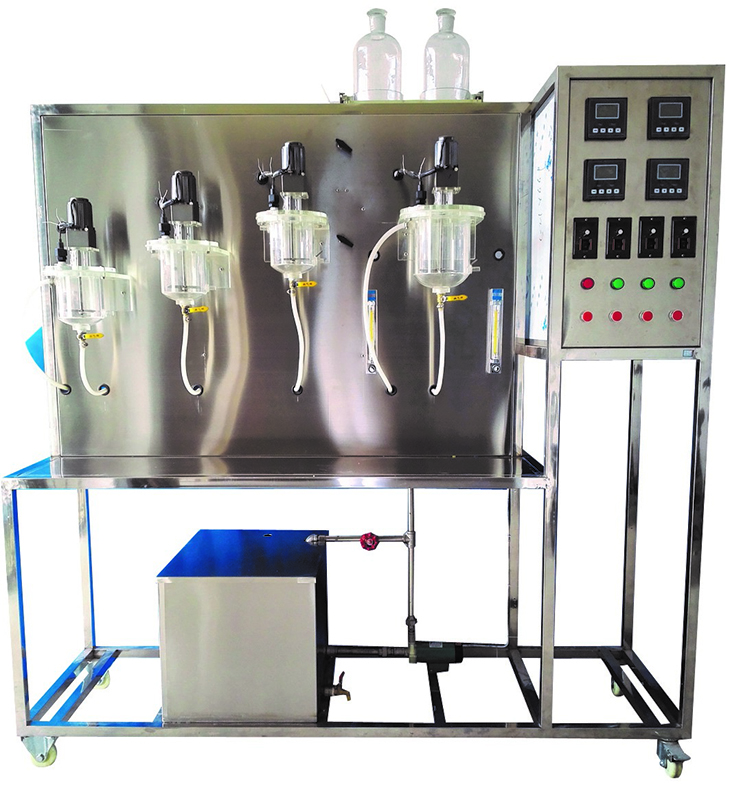

SBGY-313多釜串聯返混性能測定實驗裝置
|
技術指標 |
說 明 |
||||||
|
裝置功能 |
1.通過實驗了解停留時間分布測定的基本原理和實驗方法。 2.掌握停留時間分布的統計特征值的計算方法。 3.學會用理想反應器的串聯模型來描述實驗系統的流動特性 |
||||||
|
設計參數 |
常溫，常壓操作 單釜： 水流量：40l/h、平均停留時間（數學期望值）：200-600 方差：1.0105--3.0105、模型參數N：1.2—2 三釜： 水流量：30l/h、平均停留時間（數學期望值）：200-600 方差：1.0105--5.0105、模型參數N：1.2—4 |
||||||
|
主要配置 |
有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、在線電導率儀、轉換模塊及軟件、閥門、管道、不銹鋼框架、儀表柜、軟件。 |
||||||
|
公用設施 |
水：裝置自帶不銹鋼水箱桶，連接自來水接入。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：水--- KCl，外配設備：電腦 |
||||||
|
主要設備 |
1、釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃制成，3個。 2、釜式反應器3.0L 直徑φ150mm，高度200mm，有機玻璃制成，1個。 3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，揚程6m。 4、交流可調速電機：攪拌馬達6W，轉數90－600r/min，無級變速調節。其操作板置于控制柜上，轉速可在操作板上進行調節。 5、LZB-10液體轉子流量計：流量范圍6～60 L/h ，觀察、控制進水流量。 6、數顯電導率儀：在線電導率檢測儀，0-2000S·cm4個，電導電極：4支。 7、LWB電磁閥（24v）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。 8、各項操作及轉速、電導率、流量的顯示、調節、控制全在控制屏面板進行。 9、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 10、外形尺寸：1800×500×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 11、轉換模塊及在線監控軟件一套。 |
||||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|||
|
電機轉數 |
霍爾開關 |
轉數顯示儀 |
調速器 |
||||
|
流量 |
轉子流量計 |
轉子流量計 |
轉子流量計 |
||||
|
濃度 |
在線電導率儀 |
數字顯示 |
無 |
||||
|
計算機控制多釜串聯返混性能測定實驗裝置SBGY-313/II |
|||||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|||
|
電機轉數 |
霍爾開關 |
轉數顯示儀，精度：0.5%FS |
精密數顯調速器 |
||||
|
三釜進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
||||
|
單釜進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
||||
|
濃度 |
在線電導率儀 |
數字顯示，精度：0.5%FS |
濃度 |
||||
|
示蹤劑流動時間 |
時間控制器 |
上位機采集 |
無 |
||||
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：電導率、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
||||||
