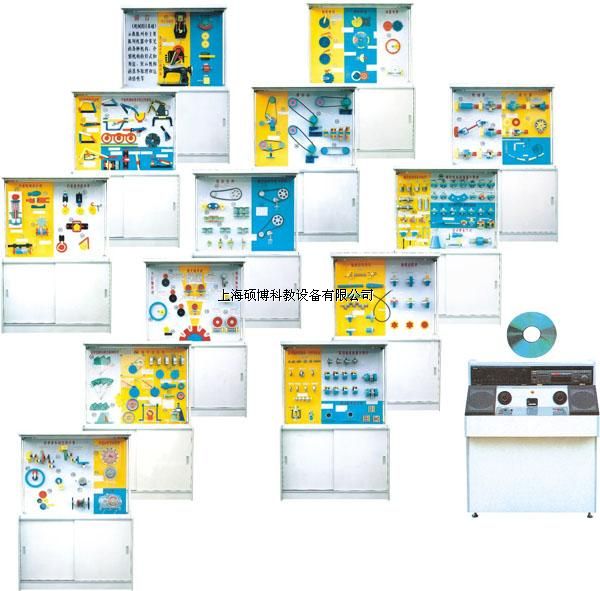

SB-13型電腦控制《機械設計基礎》示教陳列柜
機械設計基礎陳列柜.機械陳列柜.機械基礎陳列柜根據全國技工學校機械類通用教材設計開發的《機械設計基礎》示教陳列柜是一套電化教學設備。本陳列柜共分十三個柜和一個電腦控制臺，聲控同步演示，采用單獨驅動由電腦或電子設備控制運轉嚴演示，可由DVD控制順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。模型材料采用進口有機板制造，板面附有高級寫真作必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
陳列柜尺寸：1250×430×1780mm
《機械設計基礎》示教陳列柜，各柜內容如下：
|
序號和名稱 |
柜內模型內容 |
|
主控臺 |
微電腦控制系統、DVD、功放、電源控制面板 |
|
第1柜 機器的組成及特征 |
單缸內燃機、顎式破碎機、縫紉機、運動副(5件) |
|
第2柜 平面連桿機構 |
五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、曲柄搖塊機構雙轉塊機構、有急回特性的機構 |
|
第3柜 凸輪機構 |
內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、力鎖合凸輪(靠重力、彈簧力)、形鎖合凸輪(溝槽凸輪、等寬凸輪、興軛凸輪) |
|
第4柜 間歇運動機構 |
矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構 |
|
第5柜 帶傳動 |
同步帶、張緊輪裝置a、張緊輪裝置b、帶的定期張緊裝置(擺架式)、帶的自動張緊裝置、V帶輪的結構(4件) |
|
第6柜 鏈傳動 |
鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式、鏈輪結構、鏈傳動的張緊 |
|
第7柜 齒輪的傳動 |
外嚙合直齒圓柱齒輪傳動、內嚙合直齒圓柱齒輪傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動 |
|
第8柜 齒輪的基本性質 |
齒輪各部分名稱和符號、斜齒條的壓力角、漸開線的形成、輪齒折斷、、齒面點蝕、齒面磨損、漸開線曲面形成、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切制齒輪、展成法切制齒輪 |
|
第9柜 齒輪系 |
定軸齒輪系、平面行星齒輪系 、空間行星齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、 |
|
第10柜 其它常用零件、部件 |
套筒聯軸器、凸緣聯軸器、齒輪聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、板彈簧 |
|
第11柜 螺紋聯接和螺旋傳動 |
螺紋的牙型(三角、矩形、梯形、鋸齒形)、螺紋的旋向(左旋、右旋)、、(螺柱、螺釘、緊釘螺釘、六角螺釘、六角螺母、圓螺母、墊圈)、彈簧墊圈、承受橫向載荷的減速裝置、用減載銷、用減載套筒、用減載鍵、 柔性螺栓、螺母下裝彈性元件、金屬墊片和密封環密封、螺旋千斤頂、機床刀架進給機構 |
|
第12柜 軸和軸轂聯接 |
傳動軸、光軸、階梯軸、空心軸、曲軸、圓螺母定位、彈性擋圈固定、緊定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接 |
|
第13柜 軸承 |
滾動體的種類、調心球軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固定式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝、彈簧墊圈、對頂螺母、尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母止動墊片、沖點法防松、粘合法防松、永久防松、串聯防松、受橫向載荷的螺栓組聯接。 |
