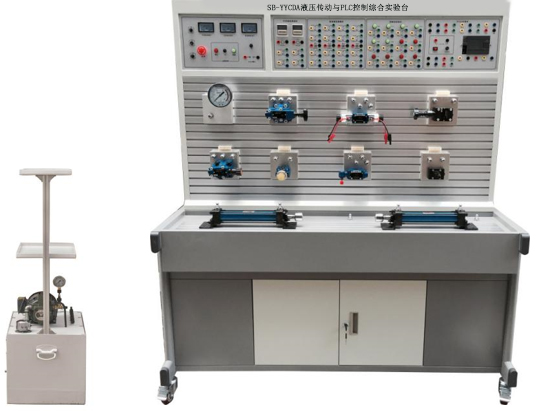

SB-YYCDA液壓傳動與PLC控制綜合實驗臺
一、概述：
液壓傳動與PLC控制綜合實驗臺是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓傳動與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。
2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，訓
桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×700mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓
9、PLC 主機模塊：主機選用主機選用西門子主機選用西門子S7-SMART-20MR主機，12路開關量輸入，8路繼電輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊、液壓元件模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制、監控技術于一體，靈活實現其功能。
12、液氣壓仿真教學軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路
都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及 回路的設計、
測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、
液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學生的學習
興趣，激發學習的主動性。
四、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），
（一）典型實驗如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用"O"型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回單級調壓回路
19、液壓馬達正反轉實驗回路
20、PLC編程軟件學習和使用
21、PLC與計算機的通訊，在線調試、監控
22、PLC控制的液壓基本回路實訓（優化控制）
（二）疊加閥實驗如下：
1、疊加式三位四通電磁換向閥實驗回路
2、疊加式二位三通電磁換向閥實驗回路
3、疊加式二位四通電磁換向閥實驗回路
4、疊加式單向節流閥實驗回路
5、疊加先導式溢流閥實驗回路
6、疊加式疊加式液控單向閥實驗回路
五、液壓元器件配置清單：
|
序號 |
型號/規格 |
名稱 |
數量 |
單位 |
|
1 |
|
實訓臺 |
1 |
臺 |
|
2 |
1520×700×1750（mm） |
實訓桌 |
1 |
張 |
|
3 |
S7-SMART-SR20 |
PLC主機模塊 |
1 |
塊 |
|
4 |
380V、24V |
電源模塊 |
1 |
塊 |
|
5 |
|
控制按鈕模塊 |
1 |
塊 |
|
6 |
|
時間繼電器模塊 |
1 |
塊 |
|
7 |
泵站 |
電機 |
1 |
臺 |
|
8 |
變量葉片泵 |
1 |
臺 |
|
|
9 |
油溫液面計 |
1 |
只 |
|
|
10 |
空氣濾清器 |
1 |
只 |
|
|
11 |
吸油過濾器 |
1 |
只 |
|
|
12 |
耐震不銹鋼壓力表 |
1 |
只 |
|
|
13 |
油管托盤架 |
1 |
套 |
|
|
14 |
油箱 |
1 |
只 |
|
|
15 |
MOB40-200 |
雙作用油缸 |
2 |
只 |
|
16 |
|
負載液壓缸 |
1 |
只 |
|
17 |
2FRM5-31B/15QB |
二通流量閥（調速閥） |
2 |
只 |
|
18 |
3WE6A61B/CG24N9Z5L |
二位三通電磁換向閥 |
2 |
只 |
|
19 |
4WE6C61B/CG24N925L |
二位四通電磁換向閥 |
1 |
只 |
|
20 |
4WMM6C50BF |
二位四通手控換向閥 |
1 |
只 |
|
21 |
|
三位四通手控換向閥 |
1 |
只 |
|
22 |
4WE6E61B/CG24N9Z5L |
三位四通電磁換向閥（O） |
1 |
只 |
|
23 |
4WE6J61B/CG24N9Z5L |
三位四通電磁換向閥（H） |
1 |
只 |
|
24 |
|
三位四通電磁換向閥（Y） |
1 |
只 |
|
25 |
|
三位四通電磁換向閥（M） |
1 |
只 |
|
26 |
DRVP10-1-10 |
單向節流閥 |
1 |
只 |
|
27 |
RVP10-10B |
單向閥 |
1 |
只 |
|
28 |
DB10-1-50B/100U |
先導式溢流閥 |
1 |
只 |
|
29 |
DBDH6P10B/100 |
直動式溢流閥 |
1 |
只 |
|
30 |
DZ10-1-30B/100 |
先導式順序閥 |
1 |
只 |
|
31 |
DR10-4-50B/100Y |
先導式減壓閥 |
1 |
只 |
|
32 |
SV10PA2-30B |
液控單向閥 |
2 |
只 |
|
33 |
|
液壓馬達 |
1 |
臺 |
|
34 |
HED40P15/100Z14L24 |
壓力繼電器 |
2 |
只 |
|
35 |
|
三通 |
4 |
只 |
|
36 |
|
四通 |
3 |
只 |
|
37 |
YN-100ZQ/10MPa |
耐震壓力表 |
1 |
只 |
|
38 |
|
疊加式三位四通電磁換向閥（O） |
1 |
只 |
|
39 |
|
疊加式二位三通電磁換向閥 |
1 |
只 |
|
40 |
|
疊加式二位四通電磁換向閥 |
1 |
臺 |
|
41 |
|
疊加式單向節流閥 |
1 |
只 |
|
42 |
|
疊加先導式溢流閥 |
1 |
只 |
|
43 |
|
疊加式液控單向閥 |
1 |
只 |
|
44 |
|
行程開關（常開） |
2 |
只 |
|
45 |
|
行程開關（常閉） |
2 |
只 |
|
46 |
|
光電式傳感器 |
1 |
只 |
|
47 |
|
電容式傳感器 |
1 |
只 |
|
48 |
|
電感式傳感器 |
1 |
只 |
|
49 |
膠管 |
M16*1.5/8I-W-0.9M(裝好快速接頭) |
10 |
根 |
|
50 |
M16*1.5/8I-W-0.7M(裝好快速接頭) |
10 |
根 |
|
|
51 |
|
電機電源線 |
1 |
根 |
|
52 |
|
實驗導線 |
1 |
包 |
|
53 |
西門子 |
編程電纜 |
1 |
條 |
|
54 |
L-HL46 |
液壓油 |
2 |
桶 |
|
55 |
|
液壓實驗指導書 |
1 |
冊 |
|
56 |
|
PLC編程軟件、程序 |
1 |
盤 |
|
57 |
|
工具 |
1 |
套 |
