序號

設備名稱及型號

主要技術指標及其性能

數量

1.

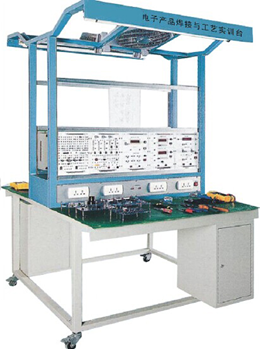

電子焊接裝配實訓臺

參考圖片

1.產品要求是高度仿真的電子工藝生產線，能滿足學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等要求。

2.培養學生的實踐能力和創新能力，能滿足電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。

3.從電子產品制作的角度出發，選用一些比較實用的電路來進行實訓，激發學生學習興趣，實用性強。

4.生產線要求每個工位均配備照明日光燈、工藝看板（用來夾放資料）、儀表臺、插座、工具柜等。組裝后的裝配線安全可靠、可防靜電。

5.參考外形尺寸：單節的尺寸不小于1600mm×1300mm×2000mm雙面四工位，采用40x 40方管型材作為框架。

6.實驗室安全管理系統軟件

1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警

3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。

7.實訓臺

（1)電子焊接裝配生產線采用分節結構，每節單面共計4個工位，長度為1600mm；實訓臺寬度為1300mm。

（2)工作臺面采用木制的壓層板加耐磨橡膠墊，不易損壞。

(3)屏頂部用于放置元件盒（焊接工序用）或儀器儀表（調試工序用）等。

(4)屏上方配有雙層鋁合金框架，設有兩個PVC夾板，可用來夾放相關工藝資料。

（5）頂部設有1只40W日光燈，用于照明，能夠保證充足的光源。

（6）提供交流220V電源6路；±5V/0.5A、±12V/0.5A四路固定直流電源

（7）提供兩路低壓穩壓直流0.0～30V/1.5A連續可調電源，配有電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。

（8）全功能DDS函數信號源

A.高頻率分辨率：0.01Hz  B.高頻率精確度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精確可調   E.三角波調占空比后可輸出兩種鋸齒波F.可變直流電平控制   G.外部頻率測量  H..預設頻率存儲、調入功能  I. 輸出衰減，由兩個“衰減”按鍵選擇。

技術指標：

1）主輸出波形 正弦波、方波、三角波、鋸齒波四種波形

2）最大輸出幅度 10VppC.輸出阻抗 50Ω±10%

3）直流偏置 ±5V（空載）

4）占空比范圍 1%-99%（方波）

5）輸出頻率范圍： 0.01Hz-2MHz

6）外測量功能：頻率范圍：1Hz-60MHz   信號幅度：0.5Vpp-20Vpp  外計數范圍：0-4294967296

7）存儲和調入：具有10組參數存儲與調出的功能。

（9）有4個獨立的抽屜和2個柜子，可分工位存放元器件、工具、實訓套件等。

8.電子工藝及技能仿真軟件

軟件采用三維建�；�于虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真

1）電子仿真  （1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；（3）綜合技能實訓

①調光臺燈電路的連線組裝仿真、測試、排故②數字時鐘電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故

2）電氣仿真

（1）電工基本常識與操作：

①安全用電常識：觸電方式；防護措施；接地接零；急救措施

②常用電工工具：通用工具；線路工具；設備工具

③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復

④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程

（2）電工儀表

①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；

②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；

③鉗形電流表：外形仿真，原理仿真，使用仿真；

④兆歐表：外形仿真，原理仿真，使用仿真；

⑤直流電橋：外形仿真，使用仿真；

⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；

（3）照明電路安裝

①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；

②兩地控制線路：器材仿真，電路仿真連線仿真

（4）電機與變壓器

①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；

②單相異步電動機：外形仿真，結構仿真，裝配仿真；

③伺服電動機：外形仿真，結構仿真，原理仿真；

④步進電動機：外形仿真，原理仿真；

⑤直流電動機：外形仿真，結構仿真，裝配仿真；

⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；

（5）低壓電器

①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；

②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；

③常用閘刀開關：外形仿真，結構仿真；

④低壓斷路器：外形仿真，結構仿真，原理仿真；

⑤熔斷器：外形仿真，結構仿真；

⑥啟動器：外形仿真

⑦主令電器：外形仿真，結構仿真；

（6）電動機控制仿真

①接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真

②電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真

③排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、

（7）電工識圖

3）在線學習培訓

（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓

（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。

（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；

（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論

4）液壓傳動原理的動態演示并不少于18種動態演示。

5）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真

6）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。

7）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

45臺

2.

桌墊

3mm綠色防靜電桌墊。

90張

3.

焊接實訓套件

1    三端穩壓電源  掌握三端穩壓模塊的接線方法及應用；

2    串聯型直流穩壓電源 掌握串聯型直流穩壓器的調試方法；

3    低頻信號電壓放大器 掌握放大器的工作原理、裝配焊接工藝、調試方法；

4    具有負反饋信號放大器電路    掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法；

5    文氏橋振蕩器的焊接與制作    掌握運放741工作特點及文氏振蕩器的工作原理；

6    電池電壓監視電路   熟悉應用廣泛的電壓監視器的工作原理及制作方法；

7    電子催眠器    掌握單結管的工作原理及應用；

8    模擬“知了”電子電路   掌握多諧振蕩器和音頻振蕩器的工作原理及應用；

9    語音報警喇叭  掌握門鎖防盜報警器電路的工作原理；

10   邏輯測試器    了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理；

11   正負脈沖信號  掌握正負脈沖的工作原理及集成的功能特性；

12   智力競賽搶答器     了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法；

13   迷你閃光彩燈  熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝；

14   光控音樂門鈴  了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理；

15   臺燈調光器    了解晶閘管和單結晶閘管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理；

16   實用CMOS觸摸鎖鑰  了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理；

17   自動充電器    掌握變壓器、繼電器在電路中的運用，及該電路的工作原理；

18   分立AM收音機 六管超外差便攜式，掌握收音機的工作原理及調試方法；

19   數字萬用表    三位半顯示，可測電壓、電流、電阻、晶體管；

180套

4.

實訓工具

1、元件盒：1只

2、剝線鉗：1把

3、尖嘴鉗：1把

4、斜口鉗：1把

5、小十字一字螺絲刀：各1把

6、大十字一字螺絲刀：各1把

7、小鑷子：1把

8、剪刀：1把

9、恒溫電烙鐵、烙鐵架：1套

10、吸錫器：1把

11、焊錫絲、松香：若干

12、數字萬用表

13、工具箱

180套

5.

排煙系統

1、2.5寸透明吸煙罩4個

2、63mm軟管 2米 4條

3、支架及喉箍4套

4、200mm PVC管1.6米

5、315mm PVC管 50米（整套設備配置）

6、排風機 380V/18.5KW 風量4293-6762m³/h 全壓6035-5180Pa 轉速2900r/min （整套設備配置2臺）

45套
