2020年7月26日
鏈條與萬向節傳動測試實驗裝置,機械設計實驗室設備

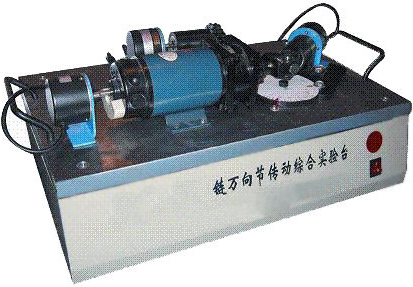

SBLW-A鏈條與萬向節傳動測試實驗裝置
機械設計實驗室設備隸屬于機電系機械實驗室，實驗設備配備較為完整、能夠很好地滿足機械設計課程中學生實驗教學機械設計基本方法和力學參數、機械量的測量方法的要求。實驗室專職實驗。機械設計實驗室主要設備：鏈條、萬向節傳動實驗臺、齒輪-蝸桿傳動效率測試實驗臺、帶傳動綜合實驗臺、螺栓聯接綜合實驗臺、機械傳動性能綜合測試實驗臺、創意組合式軸系結構設計實驗箱、液體動壓軸承實驗臺、數顯萬能摩擦磨損試驗機等。機械設計實驗室設備面向?qū)Ｓ茫簷C(jī)械設計制造及其自動化、電氣工程及其自動化專業、自動化專業、無機非金屬材料工程專業、給排水科學與工程專業。
鏈與萬向節傳動測試實驗裝置實驗內容
一、
鏈條、萬向節傳動實驗臺
1.鏈傳動多邊形效應實驗
（１）主從動鏈輪齒數不一樣時，鏈傳動的瞬時傳動比波動測試及理論計算
（２）主從動鏈輪齒數一樣時，鏈傳動的瞬時傳動比恒定測試及理論計算
2.萬向節傳動實驗
（１）單萬向節傳動比波動測試及理論計算
（２）雙萬向節傳動比恒定測試調節
二、主要技術參數
1.電機功率：90Ｗ
2.電機轉速：0~250轉/分
3.鏈輪齒數；11
4.大鏈輪齒數：15
三、鏈條、萬向節傳動實驗臺、性能特點
（１）從動鏈輪可更換，可測試比較主從動鏈輪齒數不一樣時和齒數一樣時的瞬時傳動比變化情況。
（２）實驗臺配置了單萬向節和雙萬向節，可測試比較兩種萬向節的瞬時傳動比變化情況。
（３）萬向節支座可平移和擺動0~45°角度，可測試比較各種角度情況下的瞬時傳動比的變化情況。
|
