2022年4月27日

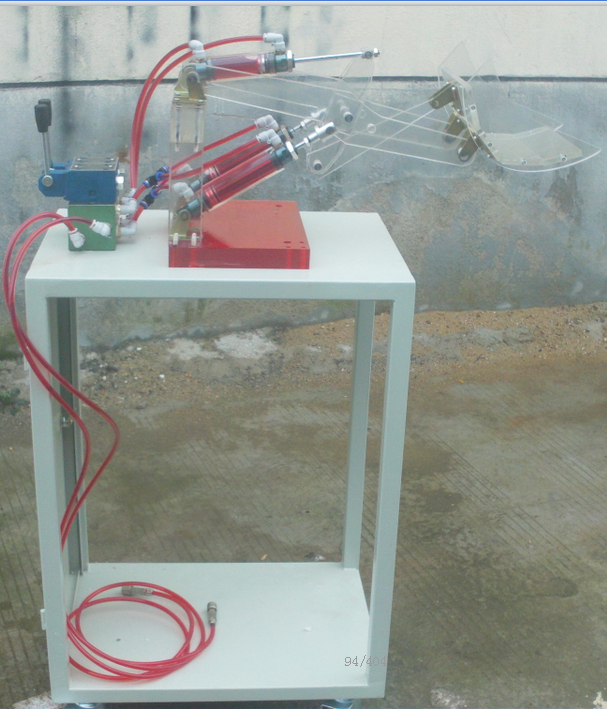

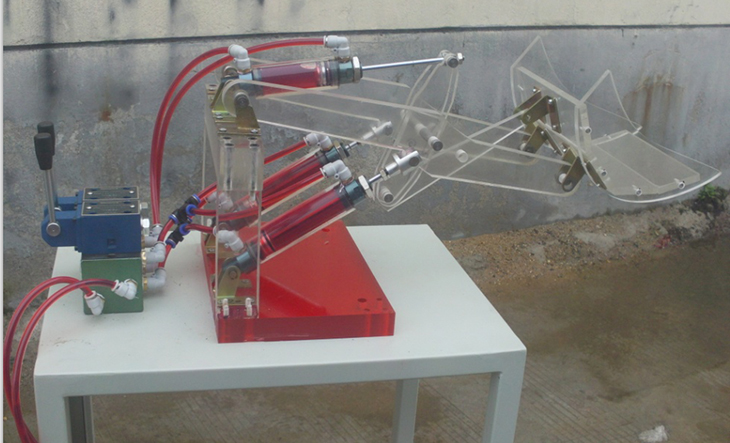

SB-TMZZ透明裝載機實訓臺
一、透明裝載機實訓臺主要參數:
1.透明裝載機實訓臺外型尺寸：800mm×500mm×1000mm(展開尺寸)
2.透明裝載機實訓臺主要組成:
透明裝載機實訓臺主要由底柜,透明大臂,透明動臂,透明裝斗,透明油缸,透明集成閥島,透明手動換向閥,支架組成
二、透明裝載機實訓臺特點：
透明裝載機液壓試驗臺可模擬真實裝載機裝料,卸料行等工作裝置的各種動作。可執行元件采用進口透明機玻璃液壓元件、透明管搭接而成，工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
三、主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、裝載機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升
5、卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降；
五、透明裝載機實訓裝置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
實訓桌 |
500*500*1000 |
1只 |
|
2 |
舉升油缸 |
透明件 |
2只 |
|
3 |
裝斗油缸 |
透明件 |
1只 |
|
4 |
三位四通手動換向閥 |
透明件 |
2只 |
|
5 |
集成閥島 |
透明件 |
1只 |
|
6 |
翻灰支架 |
有機玻璃件 |
1套 |
|
7 |
裝斗支架 |
有機玻璃件 |
1套 |
|
8 |
裝斗 |
有機玻璃件 |
1個 |
|
9 |
附件 |
油管,接頭,電插頭等 |
1套 |
|
10 |
油箱 |
|
1套 |
|
11 |
泵組 |
|
1套 |
|
