SBWS-M7120平面磨床電氣技能實訓考核裝置
一、概述：

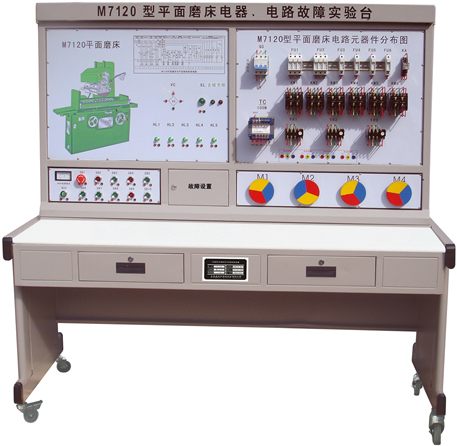

平面磨床電氣技能實訓考核裝置外形為落地單體式結構，采用左右空間布局。右面機床電器及電路圖，左面是彩色搖臂才、鉆床外形圖、相應動作指示燈、啟停按鈕和線路原理圖。機架采用鐵質雙層亞光密紋噴塑結構。以機床電器實訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能設備。該套設備適用于各勞動技校、大中專、職校、培訓中心的電工、電拖專業教學實驗實訓。在每種裝置中都裝有漏電保護開關，電器元件全部采用實際的機床工業電器，使學生更加容易理解、分析電路結構和原理。
二、設備特點
1)采用臺式結構，操作面寬敞，可兩人（或多人）一組實驗。
2)電氣控制線路的元器件都裝在面板表面上，操作時可看到電器的動作，直觀性強；排除故障只要在面板上進行檢測線路即可，方便快捷。
3)本設備全部采用品牌實際機床工業電器，性能可靠，使用壽命長等特點。
三、技術性能
1)輸入電源：AC380V±10% 50Hz
2)工作環境：溫度-5～+40℃ 相對濕度＜85%（25℃）
3)額定功率：≤1KW
4)漏電保護：漏電動作電流≤30mA，分斷時間≤0.1S
5)外形尺寸：1350×500×1800㎜
四、基本配備
1)實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，長方體封閉結構，造型美觀大方。
2)三相電源控制
三相四線電源輸入經三相電源總開關后，由接觸器通過啟動、停止控制按鈕操作，控制三相電源輸出的接通和斷開，再經過熔斷器為機床提供三相380V電源。三相電源同時也受急停開關、漏電保護電路的控制。
（1）三相電源總開關：容量10A，帶漏電保護，漏電動作電流≤30mA，分斷時間≤0.1S
（2）漏電保護電路：對線路的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷機床線路的電源。
3)設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。
4)左面板上裝有所有主令電氣及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作；并且印有相應的外形彩圖及電氣線路原圖，可以很直觀看出機床外形結構和電氣線路原理。
5)機床控制電器控制面板
面板上裝有斷路器、熔斷器、接觸器、變壓器等元件，可以直觀觀察他們的動作情況。
6)電動機
四臺380V、180W的三相鼠籠式異步電動機，分別用作主軸電機、工作臺進給電機、冷卻泵電動機。
7)無線智能考核系統:教師用智能考核系統設置故障點的工作情況，學生用萬用表等工具判斷出故障的位置，然后輸入相應的故障點號，按確定鍵故障點提交，故障自動排除，考核結束。
考核器采用優質PVC模具一次成型，表面貼彩色PVC面板�？己似髯髠冗B接考核模塊及進項電源。外形規格263X183X96mm。
·考核鍵采用數字化觸摸式按鍵，手感清晰、反應敏捷。
·人機界面采用藍光3.2液晶顯示屏，操作簡單明了，具有很好的互交性。
·數據傳輸采用高質量無線網絡模塊，保證數據傳輸的距離和精確度。
·電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。
·可設置最多達60個故障點（擴容后）。
·故障編號可以隨意更改。
·每個故障點都可以設置為開路或短路故障。
·設置的參數在斷電后不會丟失。
·輸出繼電器的觸頭容量達5A/AC250V，既可以用于強電，又可以用于弱電。
·采用獨立開關電源供電，輸入電壓范圍寬，體積小、重量輕、效率高。
考核系統功能說明：
1、具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能；
2、可選擇指定故障考核方式或隨機故障考核方式；
3、隨機故障考核方式下系統具有自動出題功能、使每次的故障都不相同；
4、隨機故障考核方式可設置故障范圍及故障數量；
5、自動保存80位考生的考號、分數、誤排次數、剩余故障、剩余時間等；
6、掉電后不會丟失設置的故障及考核結果。
五、可完成的實訓項目及主要內容
1)是學生熟悉常用低壓電器的結構、原理。
2)在電氣原理圖輔助下，學生可以借助原理分析，通過測量故障點在某一條線路上的位置。
3)提高學生的動手能力和實際操作技能水平。
4)通過對機床故障排除，使學生掌握機床常見故障的排除方法。
六、本裝置可設置22點故障，其故障現象如下：
1)故障G1：接觸器KM1能吸合，液壓泵電動機不工作，其他均正常。
2)故障G2：接觸器KM2能吸合，砂輪、冷卻電動機無響應，其他均正常。
3)故障G3：接觸器KM2能吸合，冷卻電動機無響應，其他均正常。
4)故障G4：控制變壓器沒電，控制回路失效。
5)故障G5：控制回路失效，信號燈及照明燈正常，主軸指示燈失效。
6)故障G6：主軸電機不能自鎖。
7)故障G7：接觸器KM4能吸合，砂輪無法下降，其他均正常。
8)故障G8：接觸器KM3能吸合，砂輪無法下降，其他均正常。
9)故障G9：控制變壓器無電源輸入，控制電路全部失效，照明和電源指示均無。
10)故障G10：：電動機控制電路失效，失磁保護繼電器、電源指示、照明均正常。
11)故障G11：液壓泵電動機只能點動，不能自鎖運行，其他均正常。
12)故障G12：砂輪和冷卻泵控制電路失效，接觸器KM2不吸合，其他均正常。
13)故障G13：冷卻泵電機缺相運行。
14)故障G14：照明燈不亮。
15)故障G15：主軸指示燈不亮。
16)故障G16：電源指示燈不亮。
17)故障G17：砂輪無法上升，接觸器KM3不吸合，其他均正常。
18)故障G18：主軸電機無法啟動。
19)故障G19：砂輪無法下降，接觸器KM4不吸合，其他均正常。
20)故障G20：電磁吸盤無充磁、去磁，失磁保護繼電器及其他均能正常。
21)故障G21：失磁保護繼電器不工作，照明、電源指示正常，電動機控制全部失效。
22)故障G22：無照明，其他均能正常工作。
