（7）殼架等級額定電流：Inm63A

（8）缺相保護：設備防燒毀保護模式

（9）漏電保護：元器件損壞保護模式

（10）過載保護：電流過大防燒毀模式

（11）短路保護：碰線防燒毀模式

（12）掛鎖保護：便于維修安全

（13）過溫保護：可監測線路溫度

（14）過欠壓保護：防止造成人身事故和機械設備損壞

（15）漏電或觸電時0.1秒斷開

（16）故障指示燈，便于查看工作狀態

★（17）掛鎖功能，檢修更方便

（2）網機技術參數

（1）內置STM32F103C8T6主控芯片

（2）外置8M無源晶振

（3）采用SP3485作為485通信芯片

（4）485防浪涌保護

（5）標準RS485接口，可直接串口設備

（6）智能型數據終端，便捷實現數據傳輸功能

★（7）提供強大的中心管理軟件，方便設備管理

★（8）提供便捷的軟件升級和固件更新服務

★（9）提供數據庫數據備份，方便查看歷史數據

（10）尺寸：89mm*67.5mm*20.5mm

（11）重量：70g

（12）電源：AC220V

（13）功耗：1.5W

（14）工作溫度：-25℃ - +70℃

（15）工作濕度：95%

（16）WiFi版最大下行傳輸速率：64kbps

（17）WiFi版最大上行傳輸速率：32kbps

提供有效、權威的證明文件，佐證該產品的可靠、安全、合法性

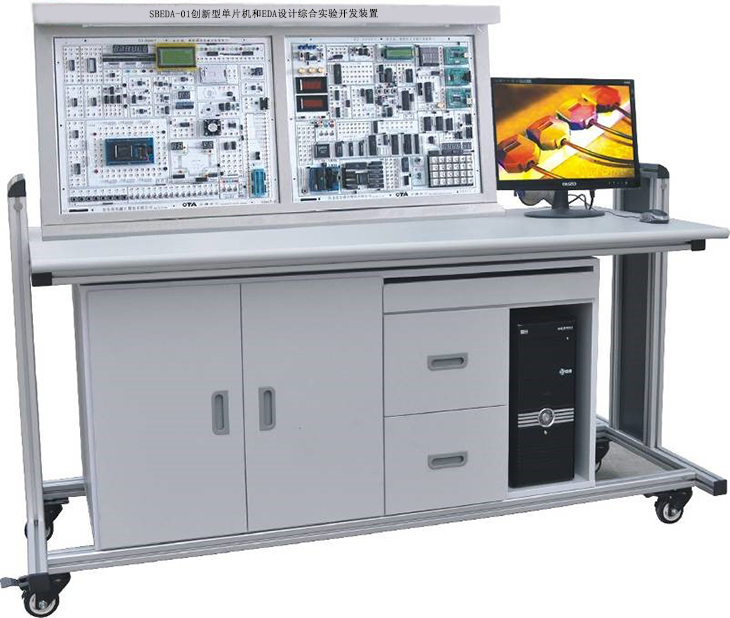

六、實驗掛箱

掛箱一：EDA技術設計掛箱

1）功能特點

1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5用戶可更換其它核心板。

2、核心板自帶SDRAM與FLASH，可用于NIOSII、IP CORE設計驗計。

3、單片機小系統可單獨使用也可與核心板相結合完成綜合的系統設計。

4、豐富的實驗?zāi)�塊，在數字電路的基礎上增加了控制類、接口類、通信類的實驗?zāi)�塊。5、二個時鐘源，四路輸出，每路相對獨立， 24MHZ-1HZ的頻率能滿足用戶要求。

6、CPLD/FPGA主芯片I/O口完全開放，用戶可以任意定義。

7、豐富的樣板實驗程序，在常規的EDA實驗基礎上增加了交通燈、電梯、步進電機、直流電機、PS2、VGA、音樂、鍵盤等實驗，實驗內容形象生動。

8、MAXPLUSII  10.XX、QUARTUS開發軟件，支持多種語言輸入，自帶LICENSE。

9、詳細的操作手冊，含軟、硬件的使用說明，各模塊的功能說明。

2）硬件主板系統組成

1、8 位撥動開關輸入模塊

2、8位按鍵開關輸入模塊

3、4*4矩陣鍵盤輸入模塊

4、8位LED顯示模塊

5、8*8點陣顯示模塊

6、1602字符液晶顯示模塊

7、8通道8位并行AD轉換模塊

8、2路8位并行DA轉換模塊

9、0～5V模擬量輸出

10、蜂鳴器、喇叭輸入接口模塊

11、1個四向模擬交通燈控制模塊

12、1個四相步進電機控制模塊

13、1個速度可控、可測直流電機模塊

14、1個VGA接口

15、2個UART串行通信接口

16、S51單片機最小系統模塊

17、固定脈沖輸出24MHZ-1HZ

18、CPU核心板

19、實驗系統工作電源5V/2A，12V/0.7A，帶短路保護功能。

3）CPU核心板詳細組成

1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N。

2、FPGA內門電路高達10萬門，內部使用RAM作電路結構，速度高達幾百MHZ，且可任意規劃更改電路，是一個可隨心所欲的設計芯片

3、8M-Byte SDRAM

4、2M-Byte Nor Flash

5、4M-Bits EPCS4

6、JTAG編程調試接口

7、2個擴展接口，擴展FPGA共66個IO接腳

8、1個復位按鍵和一個用戶LED顯示

9、5V/DC電源輸入接口

4）軟件配置

根據不同用戶要求可配套不同版本的軟件，隨機配套的軟件功能齊全，支持VHDL硬件描述語言等多種設計輸入。均支持功能仿真和時序分析，軟件可運行在Windows9X/2000/NT及Windows XP操作系統下。

5）可以實現的實驗項目

1、基于QUARTUSII圖形輸入電路的設計

2、基于VHDL格雷碼編碼器的設計

3、含異步清零和同步使能的加法計數器

4、八位七段數碼管動態顯示電路的設計

5、數控分頻器的設計

6、圖形和VHDL混合輸入的電路設計

7、基本觸發器的設計

8、可控脈沖發生器的設計

9、基于VHDL的搶答器的設計

10、鍵盤接口電路的設計

11、AUDIO電子音樂實驗

12、直流電機的測速和速度控制實驗

13、步進電機驅動控制

14、交通燈控制電路實驗

15、PS2接口鍵盤顯示實驗

16、VGA彩條信號發生器的設計

17、數字頻率計的設計

18、多功能數字鐘的設計

19、電梯控制的設計

20、AD/DA轉換實驗

21、正負脈寬調制信號發生器設計矩陣

22、基于VHDL的表決器的設計

23、NIOSII IP CORE設計

1）最小NUISII系統設計

2）設計一個帶SDRAM和FLASH的NIOSII系統

3）FLASH讀寫操作-流水燈的設計

……

掛箱二：單片機控制實驗掛箱

1）功能特點

1.它是國內首款將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實際自動控制工業場景。平臺主要用于學習51/52系列單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控制技術、各種數據通信技術、系統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。同時學習MCGS工業組態軟件的編程和控制技術（總線控制和位控制），把學生培養成為優秀的應用型人才，以適應不斷創新的社會需求。

2.以下硬件組成里的全部內容都集成在一個實驗主板上，穩定性好，可靠性高，維護方便。

2）硬件系統組成

1.基礎接口電路

1）多路定時計數器8253A。

2）可編程并行輸入/輸出接口8255。

3）可編程鍵盤顯示接口8279

4）可編程串行通信接口16C550

5）單片機系統簡單I/O口擴展電路74LS273/74LS244。

6）看門狗電路MAX813

2. 人機接口電路

1）8位LED發光管輸出顯示

2）8位開關量輸出模塊。

3）8個獨立的LED數碼管。

4）4×4矩陣鍵盤電路。

5）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。

6）12864 LCD圖形、中文、字符顯示模塊。

*7）設計有3英寸TFT 液晶顯示器，帶觸模屏。

8）兩路帶消抖±單脈沖產生電路。

9）1HZ-1MHZ分8路輸出固定脈沖發生。

3. 外設執行部件

1）5V繼電器控制、音樂發生器電路。

2）步進電機20BY及直流電機驅動與控制。

3）揚聲器驅動電路。

4）蜂鳴器驅動電路。

5）光電測速模塊電路。

4. 通信接口電路

*1） USB1.1(CH375)通信模塊 ,支持HOST /SLAVE模式。

*2） IRM5000紅外無線通信模塊

*3） CAN-Bus通信模塊，由SJA1000和TJA1050T專用芯片組成。

*4） TCP/IP通信模塊，含太網芯片RT8019和32K靜態存儲器。

5） RS232/RS485接口應用和電平轉換電路。

*6） I2C串行實時日歷/時鐘PCF8563。

*7） I2C串行鍵盤顯示控制器Zlg7290。

5. 存儲器電路

1）32K靜態RAM 62256

2）串行存儲器93C64讀寫電路

3）I2C串行存儲器24C02應用電路。

4）IC卡讀寫（24C01)模塊電路。

*5）SST512K FALSH存儲器電路。

*6）SD卡讀寫電路。

6. 數據轉換

1）單路8位數字模擬轉換接口DAC0832。

2）8路8位模擬/數字轉換接口ADC0809。

3）串行8位A/D 轉換電路TLC549及其相關電路

4）串行10位D/A 轉換電路TLC5615及其相關電路

*5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。

6）數字溫度傳感器DS18B20，用于環境溫度檢測。

* 7. 虛擬示波器

1）真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。

2）帶有實時X-Y示波器：自動同步顯示功能。

3）存儲功能：存儲/栽入/分析歷史波型。

4）輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。

5）帶有幅頻/相頻特性專用虛擬示波器。可以保存波型文件，圖片文件，方便插入在教學課件中。

8. 仿真器

配備USB接口的KEIL C51仿真器，完全仿真P0-P3口，不占有片內任何資源。同時自帶在線下載式單片機STC89C51，RS232或JTAG下載接口。

3）軟件配置

1.WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。

2.在線下載軟件：STC_ISP_V479

*3.MGCS工業組態軟件

4.近50個單片機應用設計例程

*5.MGCS工業組態軟件與單片機接口例程

*6.配備本機使用視頻教程

4）可以實現的實驗項目

1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出

2、單片機I/O口應用實驗_工業順序控制

3、并行I/O接口8255應用

4、簡單I/O口擴展

5、A/D 轉換實驗

6、D/A轉換實驗

7、鍵盤顯示控制器8279應用實驗

8、步進電機控制實驗

9、小直流電機調速實驗

10、電子音響實驗

11、繼電器控制實驗

12、數據存貯器擴展實驗

13、8031單片機串行口應用實驗_雙機通信

14、8031串行口應用實驗_與PC機通信

15、串行接口16C550應用實驗

16、串行A/D轉換器TLC549應用

17、串行D/A轉換器TLC5615應用

18、單片機雙機通信實驗_用RS485總線

19、USB接口應用實驗

20、16X16 LED點陣顯示實驗

21、128 X 64 LCD液晶顯示接口實驗

22、數字溫度傳感器18B20實驗

23、看門狗電路MAX708

24、I2C總線應用實驗

（1）串行E2PROM的讀寫實驗

（2）I2C智能卡讀寫實驗

（3）串行鍵盤顯示接口ZLG7290應用實驗

（4）PCF8563串行實時時鐘應用實驗

25、定時計數器8253A應用實驗

26、網絡接口應用實驗

27、CAN總線通信應用實驗

28、ISD1730語音錄放實驗

29、紅外接口通信實驗

30、大容量NOR Flash與單片機的接口設計

31、TFT彩色液晶屏及觸摸屏的應用

32、Small RTOS(51) 1.12.1v 使用

33、直流電機、步進電機閉環控制實驗

34、液晶顯示虛擬示波器實驗

35、工業組態軟件編程實驗

36、MCGS工業組態軟件在單片機控制中的應用實驗

1）步進電機控制實驗_總線控制

2）直流電機控制實驗_總線控制

3）工業順序控制實驗_位控制

4）數據采集實驗_總線控制

5）數據采集實驗_總線控制

6）數字電壓表實驗

7）液體混合控制實驗

8）交通燈控制實驗

37、工業組態軟件和微控制器的接口編程實驗
