SB-10型《車工工藝學》陳列柜
車工工藝學陳列柜,車削加工就是在車床利用工作旋轉從工件上切除去多余金屬材料的加工方法叫車削。車削加工范圍很廣，就基本內容來說,可以車外圓、端面、車槽、鉆中心孔、車內圓、鉸孔、圓錐面、特形面、滾花、繞彈簧及各種螺紋等。它們都具有共同的特點，帶有旋轉表面，如果裝上其它附件和夾具，可以進行，鏜削、磨削、研磨、拋光及加工各種復雜零件。總之，車削加工在機械上用得非常譜遍占有十分重要的地位。
陳列柜尺寸：1250×430×1780mm

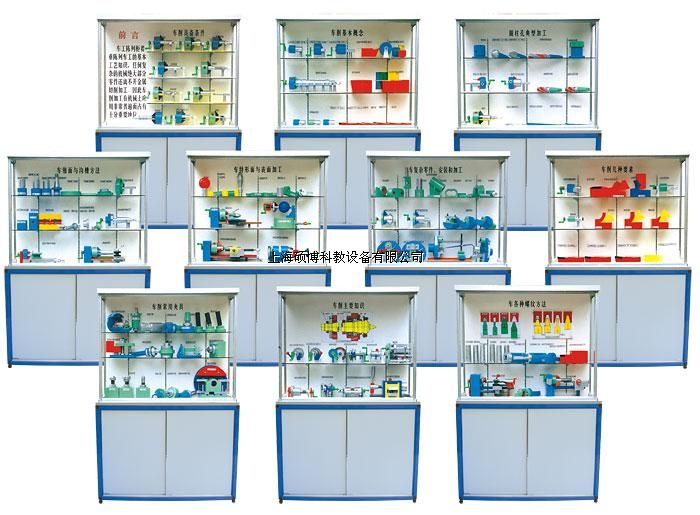

《車工工藝學》示教陳列柜，個柜內容如下：
|
序號和名稱 |
陳列柜內模型內容 |
|
第一柜 車削具備條件 |
車外圓、車端面、切斷和車槽、鉆中心孔車孔、鉸孔、車螺紋、車圓錐面、車成形面、滾花、盤繞彈簧 |
|
第二柜 車削基本概念 |
工件上的三個表面（車外圓、車孔、車端面）、常用車刀的用途、切削平面和基面（橫車）、切削平面和基面（縱車）、車刀角度的標注、刃傾角的作用、常用車刀、外面車刀（90°車刀）切斷刀、內孔車刀、端面車刀（45°）圓頭刀、螺紋車刀 |
|
第三柜 圓柱孔典型加工 |
軸承套、圓錐形锪鉆（60°锪鉆、120°锪鉆）、車孔刀（a通孔車刀、b育孔車刀）擴孔鉆（2件）、麻花鉆的組成部分、車孔刀桿（三種）、前排屑車通孔刀 |
|
第四柜 車錐面與溝槽方法 |
（a外圓槽、b45°槽、c外圓 端面槽、d圓弧槽）、平面槽（T形槽、燕尾槽、平面直槽）、內槽（內T形槽和退刀槽、較長的內槽、閥中的內槽）常見帶有圓錐面的零件、偏移尾座車圓堆的方法、靠模的結構、車平面槽刀的形狀 |
|
第五柜 車特形面和表面加工 |
成形面零件（圓球面、三球手柄、手柄）、成形刀的種類（普通成形刀、棱形成形刀、圓形成形刀）、靠板仿形、蝸桿蝸輪車圓弧工具、旋風切削法加工帶柄圓球 |
|
第六柜 車各種螺紋方法 |
、螺紋牙型的分類、彈形刀桿螺紋車刀、硬質合金三角形螺紋車刀、自動退刀裝置、車床套螺紋工具、車床攻螺紋工具、帶卷屑槽的梯形螺紋精車刀、低速車削梯形螺紋時的進給方法、車螺紋時的傳動示意、可調節(jié)刀桿、高速直進法車梯形螺紋、梯形內螺紋車刀 |
|
第七柜 車復雜零件安裝和加工 |
發(fā)雜零件的種類、在花盤上裝夾連桿的方法、在花盤上加工十字軸內孔的方法在角鐵上裝夾和找正軸承座的方法、角度工件的裝夾方法、微型角鐵、用專用夾具車偏心軸、車偏心凸輪的心軸 |
|
第八柜 車削幾種要素 |
切削層橫截面要素、車刀工作圖、金屬切削過程示意、切屑的類型、切屑的收縮切削力及其分力、Fz力使刀桿彎曲、刀具的磨損形式、刃傾角減小刃口實際圓弧半徑、保留面積 |
|
第九柜 車削常用夾具 |
加工支架的車床夾具、彈簧心軸、組合車床夾具、端面拔動頂尖、花鍵心軸、圓錐心軸（2件）、可調支承、圓柱孔用心軸定位、薄壁套的夾緊、結構較完善的螺旋壓板夾緊裝置、螺紋心軸（2件） |
|
第十柜 車床主要知識 |
嚙合式離合器、嚙合式離合器、超越離合器、變速機構（滑移齒輪變速機構）、變速機構（離合器變速機構）、變向機構（滑移齒輪變向機構）、變向機構（圓柱齒輪和摩擦離合器組成的變向機構）、開合螺母機構、進給過載保護機構、制動器、CA6140型車床主軸部件 |
