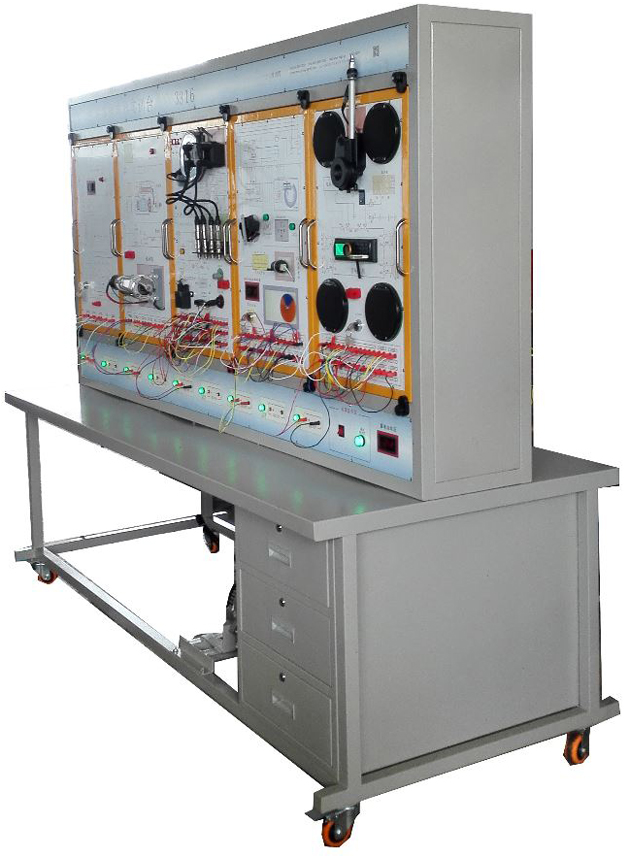

SBC-QC19汽車基礎電器實訓考核系統
一、裝置技術性能
輸入電源：單相～220V±10% 50Hz
工作電源：12V直流蓄電池
重 量：40±10kg
工作溫度：-40～50℃
外形尺寸：2500*100*1800(mm)
二、裝置教學范圍：本產品是用于大專院校、職業學校、汽車修理專業教學之用，通過本產品的演示或實訓實操實習，能讓學員較快地掌握汽車各大電器系統的構造與控制原理，加快學員對全車電器系統的認識，屬于汽車學校教學理想的輔助理解設備。
三、裝置功能特點：
型號：3316
1．裝備分八大模塊
1、起動/充電系統
2、發動機點火/噴油系統
3、雨刮系統、
4、燈光照明系統
5、儀表系統
6、音響系統
7電動門窗/電動后視鏡等。各模塊相互獨立且緊密聯系，能按照原車操作方式，正常演示原車各大電器工作原理；并可隨時拆卸/裝配各模塊，方便對學員進行全車電器實訓考核需要。
2．各模塊上部：
1、配電路原理圖，各電器整齊系統擺放，每個部件標注名稱；
中部：
2、配相對應的線路連接端子
3、下部：配通用的電源、LED工作顯示燈、YL-3135液晶數字表等通用設備。可讓學生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力。
各模塊實訓功能簡介：
1）起動/充電系統：完整的起動/充電系統電路原理圖。外配：三相異步電機帶動發電機，動態檢測充電系統是否正常工作，同時為用電設備供電。方便教師教學，同時提高學習興趣。
2）發動機點火/噴油系統：完整的發動機點火/噴油、發動機智能鑰匙防盜電路原理圖，同時外加：發動機曲軸/速度調節模擬器、噴油LED頻率顯示燈；可通過正確的跨線方法，動態觀察點火/噴油工作工況，通過調節發動機曲軸/速度模擬器，動態觀察不同工況下，點火/噴油各種頻率脈寬模擬，形象的表達發動機電控系統。
3）雨刮系統：完整的雨刮系統電路圖，通過跨線連接后，可按照原車功能，正常演示，雨刮系統：間隙檔、低速檔、高速檔等運行狀態，同時配：雨刮低速、雨刮高速、噴水器電機等工作LED顯示燈，實時觀察各種狀態動態變化情況。
4）燈光照明系統：完整的燈光照明系統電路原理圖，通過跨線連接后，可按照原車功能，正常演示前大燈/小燈，轉向燈，霧燈、剎車燈、倒車燈等照明系統工作狀況。便于分析各電器工作原理，線路走向等，為教學與學員理解提供更加簡明的方法。
5）儀表系統：完整的儀表教學模塊，同時外加各種信號模擬裝置，能夠真實的展示儀表系統的各種信號提取顯示功能。為駕駛提供良好安全隱患信號，大大的避免安全事故發生。
6）音響系統：1 可播放全區域VCD， CD，CD-R/RW，MP3等格式碟片；2 收音可存儲本地發射的AM調幅頻道（12個）和FM立體聲調頻（18個）；3 支持外接分壓式萬能方向盤控制，不破壞原車功能，方便司機操作；4 支持2.0版本U盤；5 二路視頻輸出，四路音頻；一路視頻輸入，二路音頻輸入；6 全智能化，人性化操作界面
7）車門系統：完整的電動門窗/電動后視鏡電路圖，充分展示原車汽車CAN-BUS車門/電動后視鏡系統的結構組成和工作原理；可模擬車門防盜系統各種功能，如鑰匙啟動電動車窗、門鎖等功能，能進行鑰匙匹配、解鎖等實訓操作；裝原車OBDII診斷座、可連接專用解碼器通過CAN-BUS系統對發動機電控系統、防盜系統進行故障碼讀取、故障碼清除、動態數據流讀取、波形分析等實驗。
3．八工位結構：每個臺架共可同時容納八個實訓工位;獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；
4．每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；
四、裝置工藝特點
1．面板電路原理圖制造工藝先進，采用4MM厚，高強度復合鋁塑板，激光彩色噴描技術，色彩鮮艷，使用壽命長！
2．臺架統一采用4MM厚優質鋁合金經特殊工藝加工成型；每個模塊采用1.3MM厚優質鑄鐵外框、面板原理圖四周采用1.2MM厚鋁合金包邊；立式臺架整體結構合理、大方，固定穩定，安全系數高。
3．優質20MM后木質合板工作桌，分三層抽屜型、兩層大面積資料工具柜，適合擺放實訓用連接線、汽車維修資料等。
4．輪腳結構：采用半徑：5MM 厚50MM萬向帶鎖尼龍輪腳裝置，可固定/行移動式教學。
五、裝置實訓項目
1．全車電器系統結構認識
2．全車燈光控制模塊系統接線實驗
3．儀表控制模塊系統接線實驗
4．噴油點火防盜控制模塊系統接線實驗
5．充電控制模塊系統接線實驗
6．起動控制模塊系統接線實驗
7．音響控制模塊系統接線實驗
8．雨刮控制模塊系統接線實驗
9．車門控制模塊系統接線實驗
10．全車電器八大模塊信號測量
11．全車電器八大模塊系統元件測量
12．全車電器八大模塊系統綜合檢測分析
