SB-3H3型商用電冰箱實訓裝置(無霜)
一、產品概述：

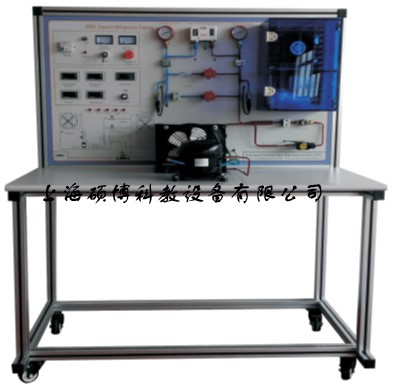

本裝置敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。提供商用電冰箱電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
二 特點
1、 實訓裝置直觀展示了直冷式冰箱的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2、 實訓柜集商用無霜式式電冰箱于體，電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式式電冰箱實訓的要求
3、 系統采用真實的制冷機組（壓縮機、翅片冷凝器），與實際裝置接軌。
4、 裝置設有商用間冷式冰箱電氣控制線路接線區域，可完成不同方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5、 可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行五、排故。有利于開展技能鑒定、考核工作
6、手動節流閥：管道系統中設置了一個手動膨脹閥，實驗時可模擬制冷系統中的流量開度，觀察制冷功率的效果。
6、模擬風冷化霜系統,配置有一套模擬化霜電路，可模擬加熱，實驗性強
7、隨機配置有一套的，制冷工具，可完成制冷系統中的，抽真空、加制冷劑，處理冰堵，制冷效果不好等現象
8、配套有一套高低壓力控制器，可以保護學生在實訓時中系統壓力過高、過低的保護
三、主要技術參數：
1. 輸入電源：AC220V±5% 50Hz
2. 裝置容量：<0.2KVA
3. 環境溫度：-5℃~40℃
4. 相對濕度：≤90%（25℃）
5. 外形尺寸：1200×600×1700mm
6. 制冷劑類型：R600A
四、產品組成
1． 商用無霜式電冰箱制冷系統
實訓臺提供1/9匹冰箱制冷壓縮機QD60（85W 0.65A R12）、直冷式蒸發器（鋁復合板吹脹式蒸發器及下蒸發器、、冷凝風扇照明燈及門開關雙金屬片熱保護繼電器、PTC啟動器、重錘啟動器、毛細管。
2．儀表
（1）交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
（2）交流電流表1只：測量范圍0～3A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
（3）溫度表4只：采用PT100傳感器，三位半數顯，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（4）真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
3.模擬冷藏箱體：分成冷藏和冷凍兩個，保溫效果顯著，溫度可自動控制，排除教學機不能停機的的麻煩。
4、鋁型材實訓桌子一套: 1200×600×1700mm,面板為鐵質彩色噴繪，桌子 由4040鋁材構建而成
五、工具配置
|
序號 |
貨品名稱 |
貨品型號 |
單位 |
數量 |
備注說明 |
|
1 |
脹管器 |
2000 |
只 |
1 |
|
|
維修雙表 |
CT536 |
套 |
1 |
（ 包 括 三 色 加 液 管 ） 紅 , 黃 , 蘭 色 , 各 1 條。 | |
|
2 |
真空泵 |
FL1L |
臺 |
1 |
|
|
3 |
制冷劑鋼瓶 |
F12 |
只 |
1 |
1KG |
|
公英轉換接頭 |
公 |
個 |
2 |
公制/英制 |
六、配置表
|
序號 |
名稱 |
|||||
|
1 |
壓縮機1/2 |
1 | ||||
|
2 |
液視鏡 |
1 | ||||
|
3 |
冷凝器 |
2*4 |
1 | |||
|
4 |
蒸發器 |
無 |
1 | |||
|
5 |
低壓表 |
立式 |
1 | |||
|
6 |
軸流風機 |
110MM |
1 | |||
|
7 |
手動膨脹閥 |
1/4 |
1 | |||
|
8 |
過濾器 |
3/8 |
1 | |||
|
9 |
儲液器 |
1/4 |
1 | |||
|
10 |
毛細管， |
1 | ||||
|
11 |
溫度表 |
I900 |
4 | |||
|
12 |
有機玻璃箱 |
兩層 | ||||
|
13 |
雙路溫控器 |
電子 |
七、 實訓內容
1 初級技工基本技能實訓
（1） 專用工具的操作
（2） 制冷系統管件焊接
（3） 制冷系統試壓及檢漏
（4） 制冷系統抽真空及充注制冷劑
2 中級技能實訓（設計、安裝、調試及檢修）
（1） 電冰箱電氣線路器件的認識和測量
（2） 商用冰箱電氣控制線路接線及系統運行
（3）商用電冰箱維修實訓及故障分析
3 電冰箱故障檢修
（1） 復合門開關公共端開路
（2） 門開關開路
（3） 溫控器開路
（4） 壓力控制器的使用
（5） 系統臟堵
（6） 系統冰堵
