SB-Ⅲ型豪華型工程制圖實驗室設備
前言:圖樣是工程師的語言，是制造加工的指令。設計人員的思想和設計意圖是通過圖樣表達出來的，所以遵循統一的制圖規則非常重要。工程制圖也是理工科主要的技術基礎課。培養學生的空間思維能力，有效地掌握制圖繪圖基本功，這也是教師和學生的共同愿望。
為共同達到這一目標，上海碩博實驗設備有限公司經過多年的制作和探索，在繪圖界的專家和一線教師的指點下，不斷改進制圖繪圖桌的結構，逐漸推出各個不同系列的制圖繪圖桌產品，以適合各個層面的客戶需要。
OG制圖繪圖桌及教室配套系列，是在充分考慮制圖繪圖這一特定的環境下工作的需要，盡可能的利用制圖繪圖桌的功能與配置，創造出一個清新的制圖繪圖環境，讓學生和教師能夠在這樣的環境下充分發揮創造力。對教學計劃的順利實施和學生學校質量的提高做助推作用。
OG繪圖制圖桌經過多年的改進，不同型號的產品更具有實用方便，堅固耐用、經濟實惠等特點。OG繪圖制圖桌系列，除適用于大中專技校及各類職業學校制圖教學外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。也同樣適用于繼續課程的設計及畢業設計以及美術類教學。
對于專業不同的制圖繪圖。根據繪圖板規格的大小，我公司可以按實際教室的大小和學生人員情況做出規格調整。
注：0號圖版：1200X900 1號圖板：900X600 2號圖板:600X400
一、概述:工程制圖課是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更快地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年愿望。

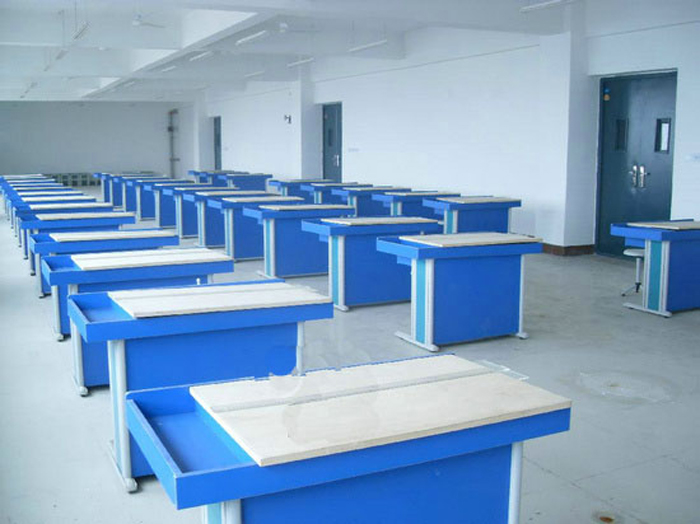

FZ制圖教室配套系列，可以創造一個理想的、清晰的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。本系列包括：學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
其中學生制圖桌經過多年的改進，具有實用方便，配備齊全，輕巧大方，堅固耐用，拆裝方便等特點。
二．主要特點
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的演示桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學之用。
本系列教學設備經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
本系列教學設備不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列制圖除適用于大中專、技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進使用。
二、用料規范及特點
本桌是根據制圖課學習的要求設計的,符合人體工程學,設計新穎,穩定可靠,功能齊全.板面高度具有0-150mm范圍可調,臺面下的抽屜可放文具,資料等.轉動手柄即可調節面板傾角,傳動部分為尼龍材質的螺旋傳動,面板下面有合金框條支撐。
三、結構介紹
鋼木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接，結實美觀；繪圖板為高級90*60mm一號繪圖板；凳子為鋼塑結構圓凳；
四、主要技術參數
三聚氫胺(刨花)板：16mm厚優質刨花板，三聚氫胺貼面，符合綠色環保E1級標準。
特點:色澤鮮明,硬度大,耐磨,耐熱性好。耐化學藥品性能好，能抵抗一般的酸、堿、油脂及酒精等溶劑的磨蝕。表面平滑光潔，容易維護清洗。
封邊處理：臺灣碩泰公司生產的優質封邊條封邊，環保膠水。
塑鋼升降凳：PVC座面，鋼管身 ;管身鋼材厚度：1mm烤漆處理；凳面厚6mm,底坐三錐形設計,平穩牢固。整體高度45cm。
主要功能：桌面可調節傾角、桌子側面可放置儀器、工具，下面抽屜供放學習資料、工具書等。

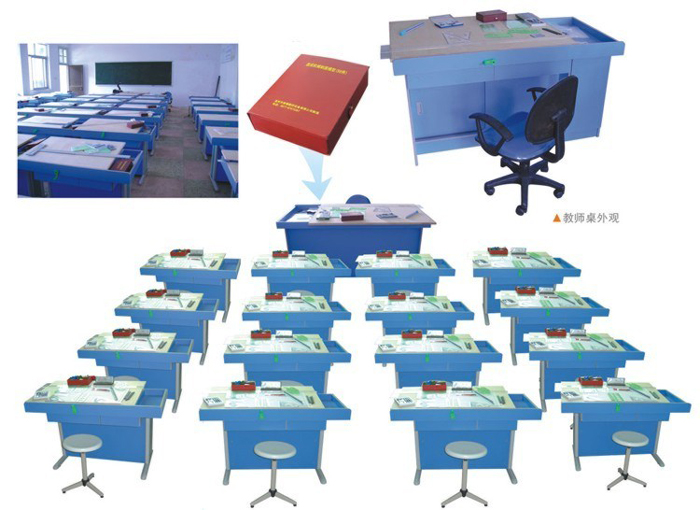

SB-Ⅲ型工程制圖實訓室設備(鋼木結構)
教師桌配備儀器和工具
1、 120cm丁字尺
2、 120×90cm零號繪圖板
3、 精密繪圖儀器（12件）
4、 高亮度書寫投影儀
5、 投影薄膜
6、 銀幕
7、 制圖基本技能掛圖（16張）
8、 活動轉椅
9、 機械制圖模型（38件）
除上述8項外，教師桌另配備學生桌所配備的儀器4—13項
學生桌配備儀器和工具
1、 90cm丁字尺
2、 90×60cm一號繪圖板
3、 精密繪圖儀器（5件）
4、 25cm曲線板
5、 30cm多用斜邊三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圓弧
10、 不銹鋼多用擦圖片
11、 畫圓模板
12、 繪圖鉛筆（5支）
13、 81A繪圖筆
