SB-MD102CN數字電子技術實驗系統,設計型(FPGA型)
一、產品簡介
數字電子技術實驗箱,設計型(FPGA型)數字電子技術實驗系統是結合數字電路兩門課程的實驗教學特點，參照現有的教學實驗產品，由華北電力大學老師提出設計方案并改進而來的。此款產品借鑒了國內主流產品的設計特點，總結學校在實驗課程中發現的問題，有針對性的加以解決。產品本著實驗設計型提高學生的動手能力培養、產品牢固型提高產品的皮實驗程度不易損壞、操作靈活型產品使用靈活保管方便。

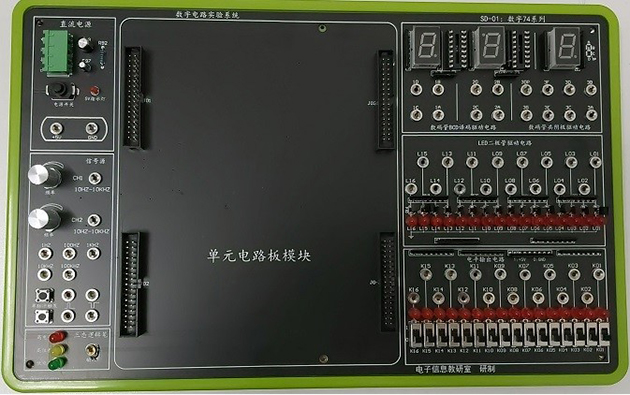

1、 模塊化設計(信號底板模塊)
2、 模塊化設計（單元電路板模塊）注：此模塊共有6種
3、 模塊化設計（信號底板與單元電路板結合模塊）
4、 FPGA開發板
5、配套教材
實驗系統采用模塊化設計，重要知識點電路開放，電路形式、元件選取、數值大小均需要學生自行設計，是真實的設計型產品。配套完整的元件庫，庫中元件豐富，結合電路的開放結構學生可自行從元件庫中選擇電阻、電感、電容等元件，應用到系統中。電路元件采用1/2W電阻，電感、電容采用100V以上耐壓直插元件，提高產品的整體牢固性，設備不易損壞。可調電容采用雙聯電容、電位器采用進口手柄器件，即易于操作，又不易損壞。
電路采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗模式。各模塊即可獨立實驗，又可相互組合，完成系統實驗。單元實驗重要知識點開放，由學生設計后在庫中選取相應參數元件，插入到選定位置。器件選用上符合不易損壞、參數可調范圍大、更換方便的要求。
模擬、數字電子技術實驗系統為實驗室一體化規劃，對實驗產品的存儲、保管統一設計，配備有模塊保存箱、信號線理線架等收納器。學生實驗結束后，要按要求把實驗物品放置到統一的規劃公位置，便于檢查也使實驗室整潔化一。
二、技術指標
（一）、工位箱為38*40*35CM便于實驗室放置
（二）、電源12V、-12V獨立供電，帶有電源濾波器和自動過載保護功能
（三）、實驗板包含有下述電路：
MD01號板 數字電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、5V，3A，帶自恢復保護電路
信號源電路：
1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ連續可調，幅度5V。
3、正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
1、輸入-高電平
2、輸入-高阻態
3、輸入-低電平
數碼管BCD譯碼驅動電路
1、CD451數碼管譯碼電路兩路
數碼共陰極驅動電路
1、數碼驅動
LED二極管驅動電路
1、16個二極管驅動電路
開關量電平輸出電路
1、16個開關量電平輸出

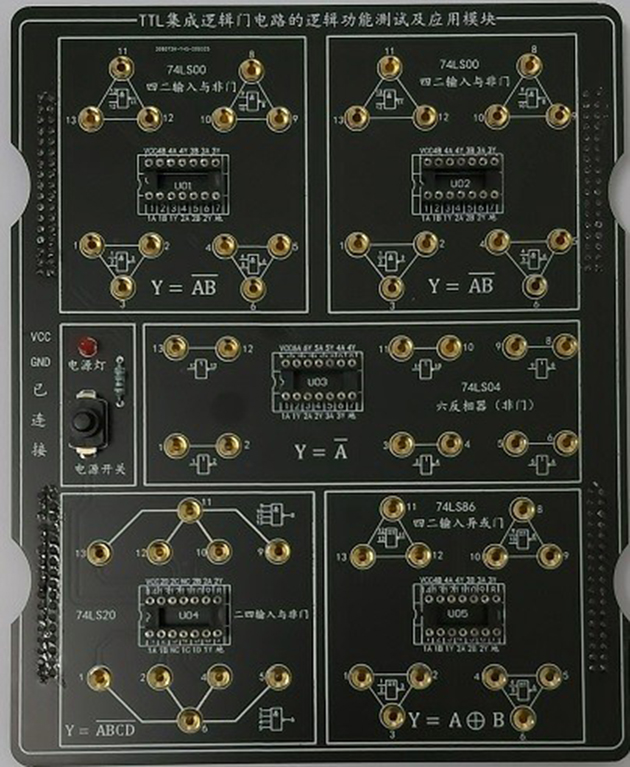

MD02 TTL集成邏輯門電路的邏輯功能測試及其應用模塊
1、74LS00四二輸入與非門
2、74LS04六反相器
3、74LS20二四輸入與非門
4、74LS86四二輸入異或門
MD03 TTL集成邏輯門電路參數特性測試模塊
1、74LS01四二輸入與非門（OC門）
2、74LS125四總線三態緩沖器
MD04 編碼器、譯碼器和數據選擇器模塊
1、74LS147二-十進制優先編碼器
2、74LS138三線-八線譯碼器
3、74LS42二-十進制譯碼器
4、74LS153雙四選一數據選擇器
MD05 集成觸發器及其應用模塊
1、74LS74雙D觸發器
2、74LS112雙JK觸發器
MD06 集成計數器及其應用模塊
1、74LS161四位二進制同步加法計數器
MD07 移位寄存器及應用模塊
1、74LS194四位雙向移位寄存器
MD08 555定時器及其應用模塊
1、555定時器
2、電阻、電容、電位器等

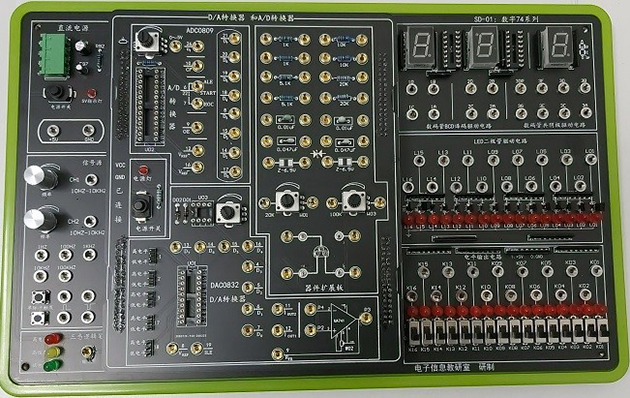

MD09 D/A、A/D轉換器
1、DAC0832八位雙緩沖D/A轉換器
2、ADC0809八位逐次漸近型A/D轉換器

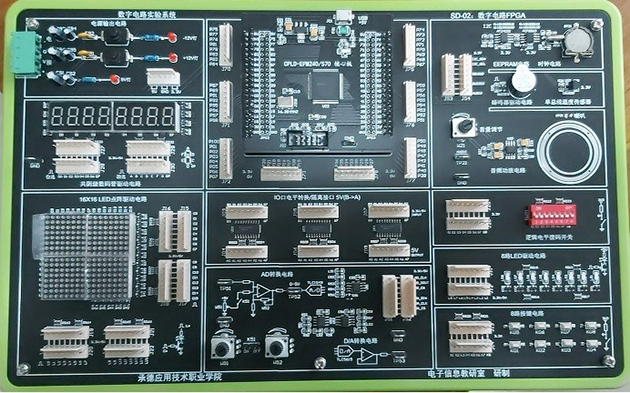

（四）、數字電路FPGA學習開發板
FPGA核心模板
驅動接口電路板
數碼管BCD譯碼驅動電路
數碼管共陰極驅動電路
LED二極管驅動電路
電平狀態輸出電路
矩陣鍵盤電路
點陣電路
A/D、D/A轉換電路
邏輯電平開關電路
音頻功放電路
存儲與時鐘電路
蜂鳴器驅動電路
單總線溫度傳感器電路
（外置編程器、開發軟件等工具）
三、實驗內容
（一）基礎型
實驗一、TTL集成邏輯門電路邏輯功能測試
74LS00邏輯功能測試
74LS86邏輯功能測試
74LS20邏輯功能測試
74LS04邏輯功能測試
實驗二、TTL門電路基本參數測試
74LS00四二輸入與非門測試
74LS01四二輸入與非門測試
74LS125四總線三態緩沖器測試
TTL與非門電壓傳輸特性測試
TTL與非門輸入端負載特性測試
實驗三、集電極開路與非門實驗
實驗四、三態輸出門實驗
實驗五、總線傳輸實驗
實驗六、編碼器、譯碼器、數據選擇器邏輯功能測試
實驗七、與非門三路報警器實驗
實驗八、數據分配器實驗
實驗九、JK觸發器邏輯功能測試
實驗十、D觸發器邏輯功能測試
實驗十一、異步二進制加法計數器實驗
實驗十二、十進制計數器實驗、
實驗十三、六進制計數器實驗
實驗十四、二十四進制計數器實驗
實驗二十五、環形計數器實驗
實驗二十六、扭環形計數器實驗
實驗二十七、555定時器應用
實驗二十八、施密特觸發器實驗
實驗二十九、A/D功能測試
實驗三十、D/A功能測試
（二）FPGA設計型
實驗一、電子琴設計
實驗二、時鐘電路設計
實驗三、廣告屏電路設計
實驗四、溫度傳感器設計
實驗五、報警電路設計
實驗六、信號發生器設計
實驗七、A/D功能測試
實驗八、D/A功能測試
其它電路可由學生自主開發
