高級電工、電拖實訓考核裝置(柜式) > 行業新聞 >維修電工實訓考核設備
2021年6月11日

高級電工、電拖實訓考核裝置(柜式)

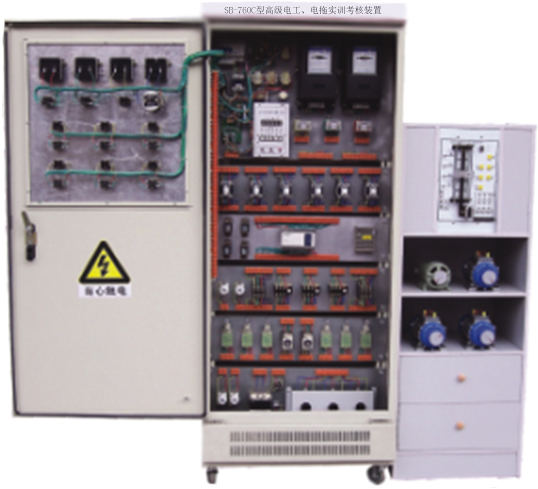

SB-760C高級電工、電拖實訓考核裝置(柜式)



一、產品特點:

高級電工、電拖實訓考核裝置、電工、實訓考核裝置是按照勞動社會保障部頒發的"工人技術等級標準""職業技能鑒定規范"的內容要求,根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜,利用柜體的雙面空間,布置電器及配套實驗器材,能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目,該電工、電拖實訓考核裝置堅持理論聯系實際的原則,突出技能訓練,注重針對性、實用性、科學性,經全國多家職業技能訓練中心、職校、技校使用證明,該柜體設計合理、實操方便,占地面積少。為延長電器的使用壽命,各電器的接點都與接線端子相連,再讓學生在接線端子上接線,連接電機、電器來完成各項控制實驗,有效降低材料消耗,延長使用壽命。該套設備適用于各勞動職業技能鑒定部門,同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

二、結構及電器配置:

高級電工、電拖實訓考核裝置按標準電氣控制柜設計制造規格,充分利用雙面位置,柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等,以及電氣控制所需要的多種低壓電器,如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等,為了延長電器使用壽命,各電器的接點都與接線端子相連,再由接線端子與被控制電氣連接。

三、主要技術參數:

1、輸入電源:電壓AC380V±5%,電流5A

2、外形尺寸:700cm×500cm×1700cm

3、設備重量:230Kg

四、實驗操作項目:

1、觸摸開關控制白熾燈電路;

2、白熾燈控制電路;

3、人體感應開關控制樓梯白熾燈電路;

4、聲控開關控制樓梯白熾燈電路;

5、日光燈控制電路;

6、單相電度表直接安裝電路;

7、單相電度表間接安裝電路;

8、單相電動機控制電路;

9、并勵直流電動機調磁調速電路;

10、并勵直流電動機電樞回路串電阻調速電路;

11、并勵直流電動機電樞回路串電阻二級起動控制電路;

12、并勵直流電動機電樞反接法正反轉控制電路;

13、電流互感器與電流表配用接線電路;

14、電壓表、電流表安裝電路;

15、三相四線有功電度表直接安裝電路;

16、三相四線有功電度表間接安裝電路;

17、三相四線無功電度表直接安裝電路;

18、三相四線無功電度表間接安裝電路;

19、一臺電流互感器用于單相回路的接線電路;

20、兩臺電流互感器接成不完全星形接線電路;

21、三臺電流互感器接成星形接線電路;

22、兩臺電流互感器差接接線電路;

23、三臺電流互感器接成三角形接線電路;

24、萬能轉換開關和電壓表測量三相電壓接線電路;

25、異步電動機點動控制電路;

26、異步電動機自鎖控制電路;

27、具有過載保護自鎖控制電路;

28、異步電動機單向點動、起動控制電路;

29、異步電動機兩地控制電路;

30、異步電動機聯鎖正反轉控制電路;

31、正反轉點動、起動控制電路;

32、雙重聯鎖正反轉控制電路;

33、自動往返控制電路;

34、位置開關作自動停止正反轉起動控制電路;

35、帶有點動的自動往返控制電路;

36、異步電動機星、三角控制電路;

37、接觸器控制星、三角控制電路;

38、串電阻降壓起動控制電路;

39、異步電動機反接制動控制電路;

40、異步電動機能耗制動控制電路;

41、雙速電動機的切換運行控制電路;

42、手動順序起動控制電路;

43、自動順序起動控制電路;

44C620-1型車床控制電路;

45、電動葫蘆 電氣控制電路;

46Y3150型滾齒機控制電路;

47PLC控制電動機啟停

48PLC控制電動機Y/△啟動

49PLC控制電動機正反轉

50PLC控制電動機順序啟動

51PLC控制電動機往返運動

52PLC控制電動機Y/△轉換時間的調節

53、四層電梯控制系統

……自由設計項目。

注:本裝置配備2臺三相異步電動機(180W),一臺雙速三相異步電動機(180W),一臺直流電動機(180W),一臺四層電梯仿真模型。

高級電工、電拖實訓考核裝置每臺配置清單(柜式)

一、 電工部分

序號

名稱

數量

單位

1

日光燈實訓組件

1

2

彩色燈泡及燈座

10

3

單線開關

1

4

二線開關

1

5

單相漏電開關

1

6

三相開關

1

7

調光開關

1

8

觸摸延時開關

1

9

人體感應自動開關

1

10

聲光控延時開關

1

11

盒式開關

1

12

插座

2

13

螺旋式溶斷器

2

14

4uF電容

1

15

單相電度表

1

16

單相交流電機

1

二、 電拖部分

序號

型號

名稱

數量

單位

1

D247LE32

三相漏電開關

1

2



電流互感器

3

3

DT8624

三相四線有功電能表

1

4

DX8624

三相四線無功電能表

1

5

CJX20901

交流接觸器

6

6

JZ744

中間繼電器

2

7

JR3620

熱繼電器

3

8



螺旋式熔斷器

4

9

YBLX19/21

行程開關

6

10

ST3

電子式時間繼電器

2

11



橋堆

1

12

200KVA

變壓器

1

13



可控硅

1

14

1K100W

可調瓷盤

3

15

380(△)180W

鼠籠式三相異步電機(帶離心開關)

1

16



雙速異步電機

1

17

50W220V

直流并勵電動機

1

18

40點

PLC三菱主機

1

19



三菱主機工作電源等

1

三、 控制面板部分

序號

型號

名稱

數量

單位

1

6L2

交流電壓表   450V

1

2

6L2

交流電流表   30A

3

3



指示燈

7

4



控制按鈕

8

5



轉換開關

1
