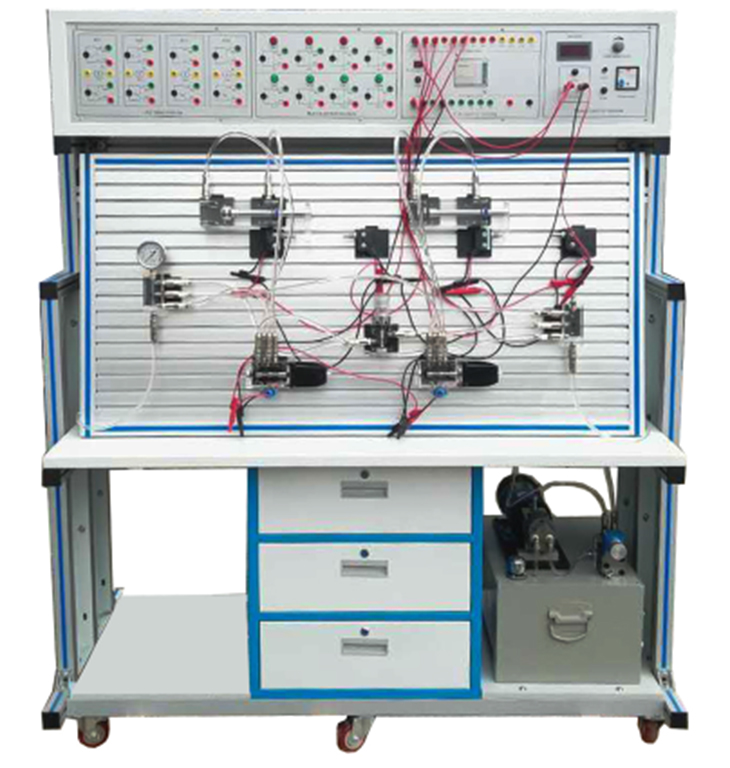

SB-YY03透明液壓傳動與PLC實訓裝置(鋁合金框架)
透明液壓傳動與PLC實訓裝置，液壓傳動實驗臺是上海碩博公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明實驗臺的國家空白。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。
一、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實訓泵站電機功率：400W 調速范圍0－1500r/min外型尺寸： 500mm×350mm×250mm
演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力：Pmax＝1.5Mpa)
5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=1.5Mpa）
7、電磁換向閥：濕式DC24V30W，得電時有亮起指示燈。
8、實訓裝置外型尺寸：1500mm×600mm×1700mm
9、整體框架采用40*40mm鋁合金組裝而成，拆裝方便。
二、主要特點
1、液壓PLC控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用銅質快換封閉式接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

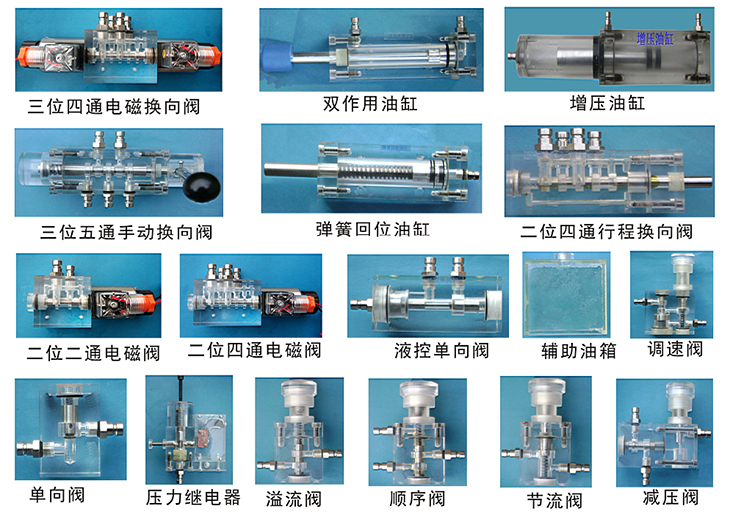

液壓元件
★三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、二位三通起停回路。
22、差動連接快速回路。
23、單向節流閥的平衡回路。
24、二位三通和單作用缸的換向回路
25、三缸聯動回路
★四、透明液壓PLC控制實訓裝置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
備注 |
|
1 |
實訓裝置 |
框架采用40*40鋁合金組裝， |
1 |
|
|
2 |
泵站 |
拖動直流電機 |
1 |
|
|
測速傳感器 |
1 |
|
||
|
壓力表 |
1 |
|
||
|
齒輪油泵 |
1 |
|
||
|
油箱 |
1 |
|
||
|
溢流閥 |
1 |
|
||
|
濾油器及溫度液位計 |
1 |
|
||
|
3 |
電氣部分 |
電源模塊 |
1 |
|
|
時間繼電器模塊 |
1 |
|
||
|
PLC主機模塊（FX1S-20MR） |
1 |
|
||
|
中間交流繼電器模塊 |
1 |
|
||
|
按鈕模塊 |
1 |
|
||
|
4 |
透 明 組 合 元 件 |
雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭) |
2 |
|
|
彈簧回位油缸(含封閉自鎖快速接頭) |
1 |
|
||
|
增壓油缸(含封閉自鎖快速接頭) |
1 |
|
||
|
輔助油箱(含封閉自鎖快速接頭) |
1 |
|
||
|
單向閥(含封閉自鎖快速接頭) |
2 |
|
||
|
液控單向閥(含封閉自鎖快速接頭) |
2 |
|
||
|
溢流閥（直動式）(含封閉自鎖快速接頭) |
2 |
|
||
|
節流閥（直動式）(含封閉自鎖快速接頭) |
1 |
|
||
|
單向節流閥（含封閉自鎖快速接頭) |
1 |
|
||
|
調速閥(含封閉自鎖快速接頭) |
2 |
|
||
|
順序閥(含封閉自鎖快速接頭) |
1 |
|
||
|
減壓閥(含封閉自鎖快速接頭) |
1 |
|
||
|
二位二通電磁換向閥(含封閉自鎖快速接頭)帶指示燈 |
1 |
配MFZ12-37YC電磁鐵 |
||
|
二位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 |
2 |
配MFZ12-37YC電磁鐵 |
||
|
“O”型三位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 |
1 |
配MFZ12-37YC電磁鐵 |
||
|
“H”三位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 |
1 |
配MFZ12-37YC電磁鐵 |
||
|
進油四通帶壓力表(含封閉自鎖快速接頭) |
1 |
|
||
|
回油五通(含封閉自鎖快速接頭) |
1 |
|
||
|
二位三通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 |
1 |
配MFZ12-37YC電磁鐵 |
||
|
二位四通行程換向閥(含封閉自鎖快速接頭) |
1 |
|
||
|
三位五通手動換向閥(含封閉自鎖快速接頭) |
1 |
|
||
|
壓力繼電器(含封閉自鎖快速接頭) |
1 |
|
||
|
壓力表(含封閉自鎖快速接頭) |
2 |
|
||
|
行程開關（常開、常閉） |
4 |
|
||
|
四通(含封閉自鎖快速接頭) |
3 |
|
||
|
三通(含封閉自鎖快速接頭) |
4 |
|
||
|
5 |
附 件 |
吸油棉 |
4塊 |
|
|
油盤 |
1個 |
|
||
|
電源線 |
1條 |
|
||
|
專用紅色液壓油 |
1壺 |
|
||
|
6 |
電器配件 |
實訓導線 |
24根 |
|
|
編程電纜（三菱） |
1條 |
|
||
|
7 |
工具盒 |
螺絲刀6×100（十字） |
1把 |
|
|
呆板手 |
1把 |
|
||
|
內六角扳手M5 |
1把 |
|
||
|
內六角扳手M6 |
1把 |
|
||
|
內卡簧鉗 |
1把 |
|
||
|
外卡簧鉗 |
1把 |
|
||
|
快速接頭鏈接線(含封閉自鎖快速接頭) |
22條 |
|
||
|
快速油接頭 |
5只 |
|
||
|
8 |
資料 |
透明液壓實訓說明書 |
1冊 |
|
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
|
