SB-DQA網絡型綜合控制實訓平臺
一、概述
網絡型綜合控制實訓平臺,網絡型PLC控制實訓裝置,網絡型綜合控制實訓裝置是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

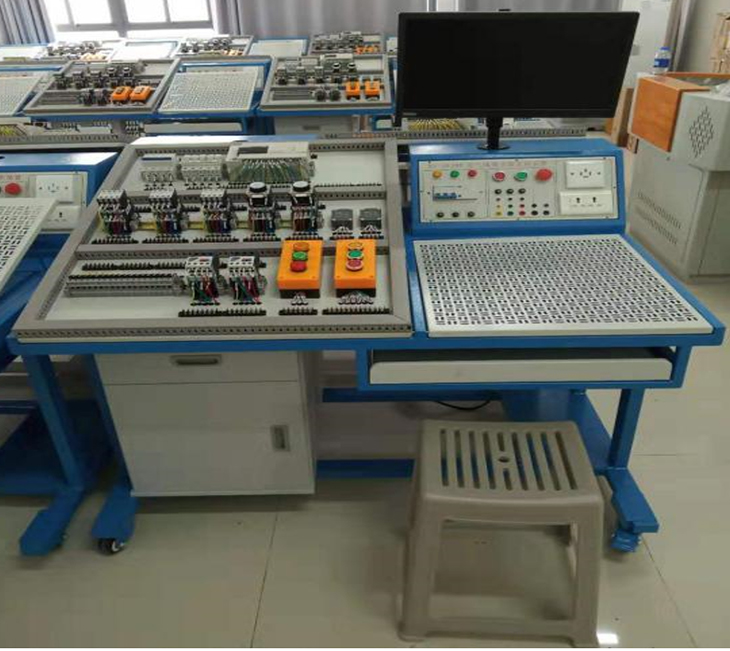

參考圖（以實物圖為準）
二、網絡型綜合控制實訓裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3．采用西門子S71200系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
4．采用三菱FR-E740變頻器，功能廣泛，動態響應高，驅動性能高。
三、網絡型綜合控制實訓平臺技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜80Kg
5、外形尺寸：1200mm×800mm×800mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
7、主機實訓組件
配置西門子S7-1200（CPU 1214C）系列 PLC主機，集成數字量I/O（14DI/10DO），配套通信編程纜（也可選用其他品牌主機，價格另儀）。
8.變頻器組件
配置三菱FR-E740變頻器變頻器，響應速度快，性能優越,配置一臺操作面板，
四、網絡型綜合控制實訓平臺配置清單
|
模塊 |
零部件 |
狀態要求 |
單位 |
數量 |
|
|
供電 |
三相空氣開關 |
施耐德3P |
件 |
1 |
|
|
漏電保護開關 |
施耐德3P |
件 |
1 |
||
|
PLC |
電源模塊 |
西門子 |
臺 |
1 |
|
|
CPU |
S7-1200系列CPU(1214C) |
臺 |
1 |
||
|
數字量模塊 |
SM1223 16點（8I/8O） |
臺 |
1 |
||
|
模擬量模塊 |
SM1234 16點（8I/8O） |
臺 |
1 |
||
|
觸摸屏 |
昆侖通泰 TPC7062TI屏幕大小7寸 |
臺 |
1 |
||
|
附屬裝置 |
接線端子 |
國產優質 |
個 |
20 |
|
|
快插電纜線 |
國產優質 |
條 |
20 |
||
|
模塊 |
零部件 |
推薦品牌 |
性能指標 |
單位 |
數量 |
|
氣動 |
氣源處理 |
亞德客 |
過濾、調壓、潤滑三聯件帶手動殘壓釋放閥門 |
套 |
1 |
|
電磁閥 |
兩位三通 |
件 |
1 |
||
|
三位五通 |
件 |
1 |
|||
|
節流閥 |
進氣、排氣節流閥 |
件 |
4 |
||
|
氣缸 |
CDJP2B6-15D小型氣缸、雙作用 |
件 |
2 |
||
|
附屬零件 |
消音器 |
件 |
4 |
||
|
快速接頭 |
件 |
4 |
|||
|
透明氣管 |
米 |
20 |
|||
|
國產優質 |
接線端子 |
個 |
20 |
||
|
快插電纜線 |
條 |
20 |
|||
|
電動 |
微型繼電器及底座 |
施耐德 |
常開 |
個 |
8 |
|
接觸器 |
施耐德 |
常開 |
個 |
3 |
|
|
伺服電機 |
臺達 |
ECMA-C10401GS |
臺 |
1 |
|
|
伺服控制器 |
伺服電機配套 |
ASD-A2-0321-L |
臺 |
1 |
|
|
變頻器 |
三菱 |
FR-E740-0.4-CHT |
臺 |
1 |
|
|
三相異步電機 |
國產優質 |
功率180W |
臺 |
1 |
|
|
附屬裝置 |
國產優質 |
電機旋轉指示裝置器 |
臺 |
1 |
|
|
國產優質 |
標準導軌 |
條 |
3 |
||
|
國產優質 |
接線端子 |
個 |
20 |
||
五、實驗內容
1、三相電機的點動控制
2、三相電機的自鎖控制
3、三相電機的正反轉控制
3、三相電機的降壓啟動控制
4、變頻器的面板啟停控制
5、變頻器的參數設置
6、變頻器的外部端子控制
7、變頻器的外部模擬量控制
8、伺服電機的參數設置
9、伺服電機的位置控制
10、伺服電機的速度控制
11、伺服電機的轉矩控制
12、PLC的基本邏輯指令編程
13、PLC的組態編輯
14、PLC控制變頻器的多段速控制
15、PLC控制變頻器的模擬量控制
16、觸摸屏的基本指令編輯練習
17、觸摸屏的邏輯畫面編輯
18、觸摸屏的通訊設置
19、觸摸屏的腳本練習
20、觸摸屏、PLC、變頻器的通訊控制
22、觸摸屏、PLC、伺服電機的通訊控制
23、觸摸屏、PLC、三相異步電機的通訊控制
