SB-QDT氣動傳動實驗臺

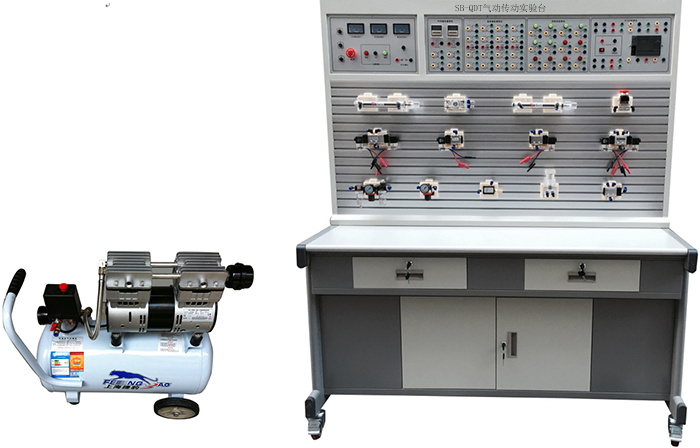

氣動傳動實驗臺依據國家高等院校、職業技術院校的《液氣壓傳動》、《氣動控制技術》教學大綱、實驗教學大綱，針對當前的實驗教學現況而專業設計的氣動教學實驗臺。該實驗臺覆蓋了氣動技術、傳統繼電器控制技術、PLC自動控制技術、傳感器應用技術等多項技術，是氣動技術和控制技術的完美結合。因此，該實驗臺是氣動實驗教學、氣動控制技能實訓、氣動與傳感器技術綜合實訓的綜合實驗臺，也是一款比較適合于高等院校、高等技術院校、職業技術院校的氣動技術實訓平臺。如下圖所示：
一、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX1S-20MR，繼電器輸出形式，主機為12點輸入，8點輸出
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，時間繼電器控制模塊、控制按鈕模塊，氣動元件獨立模塊等。
二、主要特點
1、氣動實驗臺主要由實驗桌及實驗臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實驗面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實驗氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實驗控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
四、氣動實驗臺配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
實驗桌 |
|
1 |
張 |
|
2 |
實驗臺 |
|
1 |
臺 |
|
3 |
PLC主機模塊 |
FX1S-20MR |
1 |
塊 |
|
4 |
電源模塊 |
|
1 |
塊 |
|
5 |
繼電器控制模塊 |
|
1 |
塊 |
|
6 |
時間繼電器模塊 |
|
1 |
塊 |
|
7 |
PLC控制按鈕模塊 |
|
1 |
塊 |
|
8 |
靜音無油空氣壓縮機 |
|
1 |
臺 |
|
9 |
單作用缸 |
QGX25ⅹ100 |
1 |
只 |
|
10 |
雙作用缸 |
QGX25ⅹ100 |
2 |
只 |
|
11 |
旋轉氣缸（透明） |
|
1 |
只 |
|
12 |
三聯件 |
AC2000 |
1 |
只 |
|
13 |
減壓閥（帶壓力表） |
AR2000 |
1 |
只 |
|
14 |
手動換向閥 |
H210—08 |
2 |
只 |
|
15 |
單電磁換向閥（二位三通）常開 |
3V210-8 |
1 |
只 |
|
16 |
單電磁換向閥（二位三通）常閉 |
3V210-8 |
1 |
只 |
|
17 |
單電磁換向閥（二位五通） |
4V210-8 |
2 |
只 |
|
18 |
雙電磁換向閥（二位五通） |
4V220-8 |
1 |
只 |
|
19 |
雙電磁換向閥（三位五通） |
4V230-8 |
1 |
只 |
|
20 |
單氣換向閥（二位五通） |
4A210—08 |
2 |
只 |
|
21 |
雙氣換向閥（二位五通） |
4A220—08 |
2 |
只 |
|
22 |
行程閥（機控） |
MOV—2 |
1 |
只 |
|
23 |
行程閥（按鈕） |
MOV—3 |
1 |
只 |
|
24 |
行程閥（按鈕帶鎖） |
MOV—3A |
1 |
只 |
|
25 |
或門型梭閥 |
KV—08 |
2 |
只 |
|
26 |
快速排氣閥 |
QE—02 |
2 |
只 |
|
27 |
單向節流閥 |
ASC-08 |
2 |
只 |
|
28 |
單向節流閥（裝在缸體上） |
JSC601 |
7 |
只 |
|
29 |
單向閥 |
1/4 |
2 |
只 |
|
30 |
順序閥（透明） |
|
1 |
只 |
|
31 |
氣容 |
|
1 |
只 |
|
32 |
消聲器 |
1/8 |
2 |
只 |
|
33 |
消聲器 |
2/8 |
1 |
只 |
|
34 |
三通（T型三通） |
Ø 6 |
6 |
只 |
|
35 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1 |
只 |
|
36 |
四通 |
Ø 6 |
4 |
只 |
|
37 |
氣管 |
PU6ⅹ4 |
20 |
米 |
|
38 |
磁性開關 |
|
4 |
只 |
|
39 |
編程電纜（適配器） |
三菱 |
1 |
條 |
|
40 |
實驗導線 |
|
1 |
包 |
|
41 |
工具箱 |
|
1 |
個 |
|
42 |
內六角扳手 |
|
3 |
把 |
|
43 |
螺絲刀 |
|
2 |
把 |
|
44 |
剪刀 |
|
1 |
把 |
|
45 |
活動板手 |
|
1 |
把 |
|
46 |
尖嘴鉗 |
|
1 |
把 |
|
47 |
氣孔塞頭 |
Ø 6 |
10 |
只 |
|
48 |
氣動實訓說明書 |
|
1 |
冊 |
|
49 |
編程軟件、程序軟件 |
光盤 |
1 |
盤 |
