SBGPDZM-1樓宇供配電及照明監控系統實驗實訓裝置

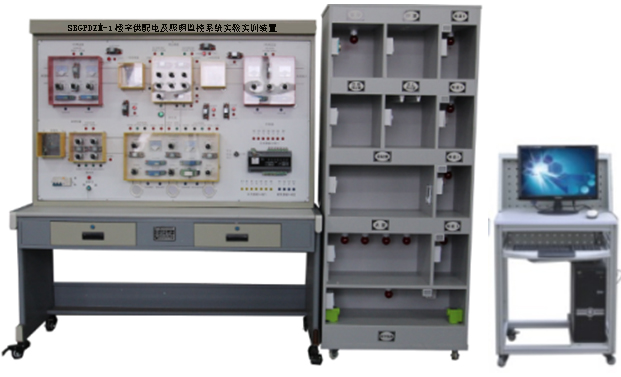

一、硬件設備圖片:
軟件界面圖片:
二、設備參數及性能：
1、裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
2、統實訓功能：
能進行各種供配電系統模擬操作演示， DDC控制器的操作與編程，雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓，監測變壓器電流、監測變壓器的電壓、大樓一級負荷控制，大樓二級負荷的控制、應接照明控制、設備啟停狀態，故障狀態，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.控制對象：750×450×180cm3
5.安全保護：具有漏電自動保護裝置
6.故障設置：具有故障設置系統
7.可擴展，可兼容，LON總線通訊方式
8.輸出，8點、IO/DO 輸入，11點AI/DI
9.信號方式；干觸點/0-20MA/0-10A/發10K
五、可以做的實訓項目
1.DDC現場控制器安裝操作
2.DDC現場控制器設置操作
3.雙電源明備用監控系統控制
4.雙電源暗備用監控系統控制
5.低壓側供配電監控系統控制
6.環網供電監控系統控制
7.線路故障的判斷與處理
8.設備故障的判斷與處理
9.設計并安裝一個簡易應用系統
10.樓道應接控制實訓
11.辦公照明控制實訓
12.遙控照明控制實訓
13.螢光燈的調光控制實訓
14.白熾燈的調光實訓
15.地下車庫的自動控制實訓
五、供電及照明主要清清單
|
序號 |
名稱 |
數量 |
|
1 |
拔位開關 |
17個 |
|
2 |
變壓器 |
3個 |
|
3 |
繼電器 |
12只 |
|
4 |
電壓表 |
2只 |
|
5 |
電流表 |
2只 |
|
6 |
電壓傳感器 |
2只 |
|
7 |
電流傳感器 |
2只 |
|
8 |
功率傳感器 |
1只 |
|
9 |
頻率傳感器 |
1只 |
|
10 |
單刀單擲開關 |
1只 |
|
11 |
觸摸延時開關 |
1只 |
|
12 |
人體感應延時開關 |
1只 |
|
13 |
大翹板雙路開關 |
1只 |
|
14 |
聲光控延時開關 |
1只 |
|
16 |
可調光電子鎮流器 |
1只 |
|
17 |
遙控開關 |
1只 |
|
18 |
電子調光開關（30V～250） |
可調1只 |
|
19 |
照度傳感器； |
1只 |
|
20 |
交流接觸器； |
1只 |
|
21 |
中間繼電器； |
1只 |
|
22 |
時間繼電器 |
1只 |
|
23 |
節能燈應急電源； |
5只 |
|
24 |
主動式紅外，探測器 |
1對） |
|
26 |
光字牌5只； |
5只 |
|
27 |
白熾燈 |
8只 |
|
28 |
節能燈杯（配鎮流器） |
12個 |
|
29 |
4針H管熒光燈 |
1只 |
|
30 |
T4直管熒光燈 |
1只 |
|
