SBZX-1現場總線自動化控制實訓設備
一、現場總線自動化控制實訓設備特點
現場總線自動化綜合控制實訓系統中，采用了一臺S7-300做主機，構成PLC主機網絡系統組成，實現1：N通信，一臺電腦（工程師站）通過PROFIBUS DP上的S7-300(主站)與從站進行通信以及PROFINET通信。教師機作為現場采集/現場監控/遠程網絡監控的系統監控計算機。
二、現場總線自動化控制實訓設備技術性能
1、輸入電壓：三相四線或三相五線 AC 380 V±10% 50 Hz；
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1KVA
4、外形尺寸：120cm×70cm×105cm
三、現場總線自動化控制實訓設備系統組成

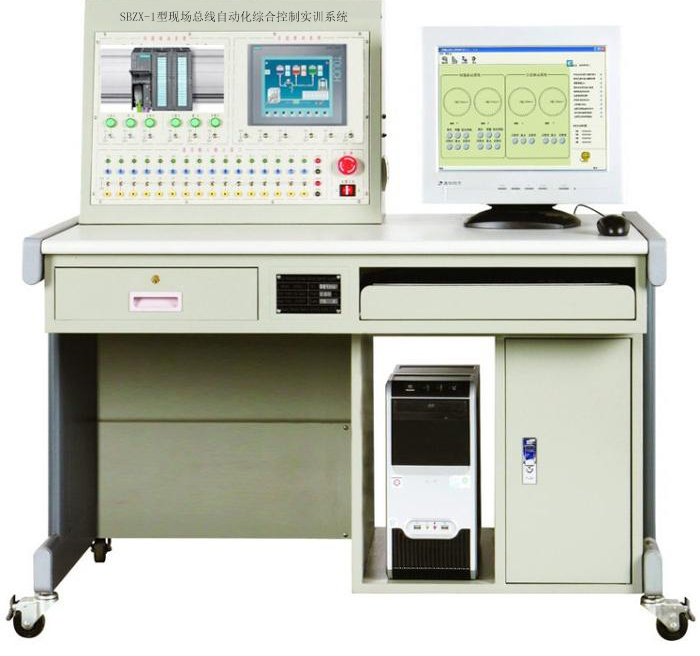

1、SBZX-1型現場總線自動化綜合控制實訓裝置由實訓桌、實訓平臺等組成，實訓平臺包含PLC組件、觸摸屏、運動小車、溫室模型、16路邏輯電平輸入、16路邏輯電平輸出。
2、PLC實訓組件
配置西門子S7-300 CPU315-2 PN/DP一臺,24DC供電，1MB內存，帶MPI/PROFIBUS DP 主/從接口; PROFINET以太網接口，SM321 16路數字量輸入模塊，SM32216路數字量輸出模塊，FM 353 定位模塊，模擬量模塊（4路輸入，2路輸出），MMC存儲卡128K字節；USB/MPI編程下載線。
3、觸摸屏：彩色7寸KTP700 Basic PN一臺PROFINET接口8個功能鍵。
4、運動小車 1臺，由絲杠，步進電機、步進驅動器導桿組成。
5、溫室模型1臺，由PT100傳感器、PTC加熱器，驅動模塊等組成。
6、網絡配件 1套
7、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左邊設有一個抽屜（帶鎖），用于放置工具及資料，右邊為電腦用鍵盤托架，電腦桌聯體設計，造型美觀大方。
四、現場總線自動化控制實訓設備實訓項目
1.系統基本實訓
(1)西門子S7-300 PLC編程
(2)觸摸屏編程
(3)工控組態軟件編程
(4)主從數據交換
2.對象擴展實訓(需要增加相應的對象模型)
(1)基于PROFIBUS-DP通訊方式的運動小車控制
(2)基于PROFIBUS-DP通訊方式的溫度控制
(3)基于PROFINET通訊方式的運動小車控制
(4)基于PROFINET通訊方式的溫度控制
五、現場總線自動化控制實訓設備每臺配置清單
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
PLC主機 |
CPU315-2 PN/DP |
1臺 |
MPI/PROFIBUSDP接口; PROFINET接口 |
|
2 |
16路數字量輸入模塊 |
6ES7321-1BH02-0AA0 |
1臺 |
|
|
3 |
16路數字量輸出模塊 |
6ES7322-1BH01-0AA0 |
1臺 |
|
|
4 |
模擬模塊 4 AI，2 AO,PT100 |
6ES7334-0KE00-0AB0 |
1臺 |
|
|
5 |
FM 353 定位模塊 |
6ES7353-1AH01-0AE0 |
1臺 |
|
|
6 |
觸摸屏 |
KTP700 Basic PN |
1臺 |
|
|
7 |
MMC存儲卡 |
128K字節 |
1張 |
|
|
8 |
運動小車 |
絲杠、步進電機、步進驅動器 |
1套 |
|
|
9 |
溫室模型 |
PTC加熱器，PT100傳感器 |
1套 |
|
|
10 |
網絡配件 |
|
1套 |
|
|
11 |
編程線 |
|
1條 |
|
|
12 |
實訓桌 |
|
1張 |
|
